21 Статическая и динамическая балансировка. Механизация и автоматизация сборочных процессов.
Статическая балансировка (использ. в мелк.сер. и ед.пр-вах) сборочных единиц и деталей состоит в определении величины дисбаланса и его устранение путем перестановки отдельных элементов конструкции, удаления в нужных местах сверлением, шлифованием, растачиванием части металла или, наоборот, добавлением соответствующей его массы сваркой и пр.
Динамическая балансировка применяется для уравновешивания вращающихся сборочных единиц, имеющих большую сравнительно с диаметром длину (напр. шпиндель). При такой балансировке искусственно создается система сил, в которой равнодействующие, а также моменты равны нулю или постоянны по величине и направлению.
Колеблющиеся системы балансировочной машины: 1) с неподвижными опорами (рис А). 2) с фиксированной осью колебания оси балансируемого ротора (рис Б). 3) с фиксированной плоскостью колебания оси ротора (рис Г). 4) без жестких связей оси ротора с окружающей средой (рис Д).
Неуравновешенность механизмов мобильных машин увеличивает их вибрацию, что ухудшает управляемость, отрицательно влияет на прочность и вредно отражается на здоровье обслуживающего персонала.
Балансировку деталей обычно осуществляют в механических цехах при их изготовлении. Однако после сборки сборочных единиц, в которые входят отбалансированные детали, возникает необходимость повторной их проверки, так как смещение одной из деталей, даже в пределах зазоров, предусмотренных чертежом, нередко может вызвать значительную неуравновешенность всей сборочной единицы. В связи с этим в технологических процессах сборки многих изделий балансировка является обязательной операцией.
Балансировка окончательно собранных сборочных единиц на специальных установках или балансировочных станках представляет собой контрольно-пригоночную операцию, которая нередко не включается в поток сборки, а выполняется на отдельном участке. Тем не менее балансировочные работы составляют важнейшую часть процесса сборки.
Точность уравновешивания, допустимые дисбалансы устанавливаются техническими требованиями, исходя из особенностей конструкции и назначения сборочных единиц и деталей, скорости их вращения, допустимых вибраций машины, необходимой надежности и долговечности, возможных физиологических ощущений оператора, работающего на машине в условиях эксплуатации, и пр.
Например, статическую несбалансированность дисков ротора турбин назначают из условия, чтобы неуравновешенная сила не превышала 5% веса диска. Точность динамической балансировки собранного ротора часто устанавливают такой, чтобы возмущающая сила на каждом подшипнике не превышала 1—2% массы ротора. В ряде случаев точность балансировки характеризуют так называемым допускаемым остаточным эксцентриситетом.
Рис. . Схемы статической балансировки
В процессе сборки обычно производят статическую и динамическую балансировки сборочных единиц — роторов. Статическую балансировку производят на горизонтальных параллелях, на дисковых роликах, на сферической пяте, на весах и на специальных станках.
Статическая балансировка сборочных единиц и деталей состоит в определении величины дисбаланса и его устранении путем перестановки отдельных элементов конструкции, удаления в нужных местах сверлением, шлифованием, растачиванием части металла или, наоборот, добавлением соответствующей его массы сваркой, приклепыванием и пр., а также комбинированием этих способов.
При статической балансировке можно обеспечить точность:
на параллелях или пяте — до 0,001Gk гс*см;
В массовом производстве получают распространение автоматизированные балансировочные машины, в которых процессы соединения балансируемой детали (сборочной единицы) с приводом, определения неуравновешенности, передача этих результатов запоминающим устройствам, ориентация детали и режущего инструмента и операция устранения дисбаланса производятся автоматически. В некоторых таких автоматах процессы определения неуравновешенности и ее устранения совмещены (однопозиционные автоматы); в двухпозиционных же автоматах эти процессы разделены.
В целях проведения динамической балансировки на повышенных скоростях и сокращения времени на операцию в настоящее время ведутся опыты по применению кратковременных (менее 1 м-с) импульсов лазера для устранения излишнего металла без остановки уравновешиваемой детали (сборочной единицы).
Как уже отмечалось, неуравновешенность различных вращающихся сборочных единиц вызывает при работе вибрацию машины. В быстроходных машинах (например, в автомобилях, тракторах) это явление особенно ощутимо. Повышение точности балансировки деталей и сборочных единиц снижает вибрацию.
Балансировка деталей.
Балансировка — это определение величины и места и устранение дисбаланса, то есть неуравновешенности быстровращающихся деталей и сборочных единиц, возникающей вследствие неоднородности материала, погрешностей изготовления и сборки и вызывающей дополнительные напряжения в деталях, вибрации, снижение точности и ресурса машины.
Различают неуравновешенности статическую и динамическую. В первом случае центр тяжести детали или узла не совпадает с осью вращения, что характерно для деталей, у которых диаметр больше длины. Динамическая неуравновешенность характерна для деталей или узлов, длина которых значительно больше диаметра. При их вращении неуравновешенные массы будут находиться в разных плоскостях, перпендикулярных оси,- что приводит к возникновению пары центробежных сил, вызывающих вибрации и динамические нагрузки в машине. Статическая балансировка, обычно применяемая в ремонтном деле, выполняется на призмах или на дисках. При балансировке на призмах деталь плотно насаживают на оправку, концы которой укладывают на две горизонтально расположенные призмы. Затем деталь слегка вращают и при ее остановке отмечают мелом нижнее положение, соответствующее утяжеленной части детали. В результате многократного повторения операции находят неуравновешенное (утяжеленное место). При балансировке на дисках оправку укладывают между двумя парами смонтированных на шарикоподшипниках дисков с параллельными осями. Такая балансировка точнее, так как деталь при этом вращается, а не перекатывается. Рабочие поверхности призм или дисков должны иметь малую шероховатость и высокую твердость и должны быть установлены строго горизонтально по уровню (допускаемое отклонение 0,1 мм на длине 1 м).
Уравновешивание детали достигается либо удалением излишка материала с утяжеленной стороны путем высверливания, спиливания с нерабочей поверхности, либо закреплением груза на противоположной (облегченной) стороне детали (если это не мешает работе узла), что приводит к ее безразличному положению на стенде при нескольких повторных операциях балансировки.
Динамическая балансировка деталей и узлов выполняется на специальных балансировочных станках или, менее точно, в собственных подшипниках. В результате определяют массу и положение грузов, которые следует приложить (или отнять) к детали.
Смотрите также: Послеремонтная обкатка и испытание
Статическая и динамическая балансировка деталей
При больших скоростях вращения даже незначительная неуравновешенная масса детали относительно оси вращения может явиться причиной появления значительной неуравновешенной центробежной силы, вызывающей дополнительную динамическую нагрузку на подшипники, что приводит к преждевременному износу деталей. Неуравновешенные центробежные силы являются одной из главных причин вибрации гидропередачи, которая представляет собой весьма вредное явление.
Статическая балансировка. Показателем статической уравновешенности детали является способность ее сохранять состояние покоя в любом положении на горизонтальных направляющих. Балансируемую деталь устанавливают таким образом, чтобы неуравновешенная масса Я (рис. 41) располагалась в горизонтальной плоскости, проходящей через ось балансируемой детали. На противоположной стороне детали прикрепляют груз п, при котором неуравновешенная масса Я могла бы сообщить балансируемой детали поворот на небольшой угол. Затем поворачивают балансируемую деталь в том же направлении на 180°, т. е. в такое положение, чтобы груз п и масса Я оказались бы снова в горизонтальной плоскости. В этом случае масса Я перевесит и изделие будет стремиться повернуться в обратном направлении. Далее подбирают добавочный груз Р к грузу так, чтобы балансируемое изделие оставалось в том положении, в какое его ставят.
Если статическая балансировка выполняется на призмах качения, то возникающие силы трения в точках опоры
Рис. 41. Схема статической балансировки детали препятствуют перекатыванию детали. Точность балансировки зависит от соотношения вращающего момента, создаваемого неуравновешенной массой, и момента сил трения в точках опоры.
Динамическая балансировка. Вращающиеся части гидропередачи, имеющие форму роторов, хотя и уравновешенные статически, могут иметь дисбаланс, который способствует износу шеек валов и подшипников, а также появлению вибраций, могущих привести к разрушению деталей. Неуравновешенные массы создают центробежные силы. Независимо от места расположения в роторе (например, вал в сборе с насосными колесами) неуравновешенных масс, их величины и количества суммарное действие сводится к двум силам, действующим на опоры, разным по величине и направлению. Эти силы вызывают колебания подшипников, а через них и корпусов гидропередачи.
Для динамической балансировки используют станки Минского станкостроительного завода. Устранение неуравновешенности осуществляется высверливанием или снятием металла в технологически предусмотренных местах (плоскостях исправления).
Задачами динамического уравновешивания являются выбор плоскости корректирования неуравновешенных масс и определение величины и положения приведенных неуравновешенных масс в этих плоскостях.
Простейшее устройство для динамического уравновешивания представляет собой две упругие подшипниковые опоры (рис. 42, а). Одну из опор с помощью соответствующих приспособлений при уравновешивании запирают, а другой дают возможность свободно колебаться в вертикальной плоскости, и при прохождении резонанса измеряют размах колебаний этой опоры. Разделив окружность одного из колес на восемь равных частей и пронумеровав их (рис. 42, б), устанавливают поочередно в каждом из пронумерованных мест (на одинаковом радиусе) пробный груз и измеряют размах резонансных колебаний при каждой установке пробного груза.
Результаты измерений записывают и наносят в системе прямоугольных координат кривую (рис. 42, в), по которой судят о положении и величине уравновешивающего груза. Наиболее низкая точка полученной кривой (точка К) определяет собой место расположения уравно-
Рис. 42, Схема динамического уравновешивания вешивакяцего груза. Путем нескольких попыток изменения груза в данной точке определяется масса уравновешивающего груза.
Уравновесив деталь в одной плоскости, аналогичным образом поступают при ее балансировке в другой плоскости. Установка уравновешивающего груза на другой стороне вызывает нарушение уравновешенности первой стороны. Поэтому производится повторная проверка с установкой необходимого дополнительного корректировочного груза, который бы компенсировал нарушение уравновешенности.
Отличие статической и динамической балансировки деталей, их назначение. Технология балансировки якорей
Неуравновешенность любой вращающейся детали тепловоза может возникнуть как в процессе эксплуатации вследствие неравномерного износа, изгиба, скопления загрязнений в каком-либо одном месте, при утере балансировочного груза, так и в процессе ремонта из-за неправильной обработки детали (смещения оси вращения) или неточной центровки валов. Для уравновешивания деталей их подвергают балансировке. Существуют два вида балансировки: статическая и динамическая .
Рис. 1. Схема статического уравновешивания деталей:
Т1 — масса неуравновешенной детали; Т2 — масса уравновешивающего груза;
L1, L2 — их расстояния от оси вращения.
Статическая балансировка. У неуравновешенной детали ее масса располагается несимметрично относительно оси вращения. Поэтому при статическом положении такой детали, т. е. когда она находится в покое, центр тяжести будет стремиться занять нижнее положение (рис.1). Для уравновешивания детали добавляют с диаметрально противоположной стороны груз массой Т2 с таким расчетом, чтобы его момент Т2L2 был равен моменту неуравновешенной массы Т1L1. При этом условии деталь будет находиться в равновесии при любом положении, так как центр тяжести ее будет лежать на оси вращения. Равновесие может быть достигнуто также путем удаления части металла детали высверловкой, спиливанием или фрезерованием со стороны неуравновешенной массы Т1. На чертежах деталей и в Правилах ремонта на балансировку деталей дается допуск, который называют дисбалансом (г/см).
Статической балансировке подвергают плоские детали, имеющие небольшое отношение длины к диаметру: зубчатое колесо тягового редуктора, крыльчатку вентилятора холодильника и т.п. Статическая балансировка ведется на горизонтально-параллельных призмах, цилиндрических стержнях или на роликовых опорах. Поверхности призм, стержней и роликов должны быть тщательно обработаны. Точность статической балансировки во многом зависит от состояния поверхностей этих деталей.
Динамическая балансировка. Динамической балансировке обычно подвергают детали, длина которых равна или больше их диаметра. На рис. 2 показан статически отбалансированный ротор, у которого масса Т уравновешена грузом массой М. Этот ротор при медленном вращении будет находиться в равновесии в любом положении. Однако при быстром его вращении возникнут две равные, но противоположно направленные центробежные силы F1 и F2. При этом образуется момент FJU который стремится повернуть ось ротора на некоторый угол вокруг его центра тяжести, т.е. наблюдается динамическое неравновесие ротора со всеми вытекающими отсюда последствиями (вибрация, неравномерный износ и т. п.). Момент этой пары сил может быть уравновешен только другой парой сил, действующей в той же плоскости и создающей равный противодействующий момент.
Для этого в нашем примере нужно приложить к ротору в той же плоскости (вертикальной) два груза массами Шх = т2 на равном расстоянии от оси вращения. Грузы и их расстояния от оси вращения подбирают так, чтобы центробежные силы от этих грузов создавали момент /уь противодействующий моменту FJi и уравновешивающий его. Чаще всего уравновешивающие грузы прикрепляют к торцовым плоскостям деталей или с этих плоскостей удаляют часть металла.

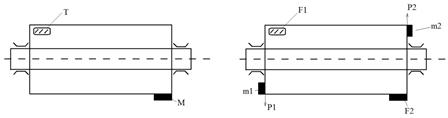

Рис. 2. Схема динамического уравновешивания деталей:
Т — масса ротора; М — масса уравновешивающего груза; F1,F2 — неуравновешенные, приведенные к плоскостям массы ротора; m1,m2 — уравновешенные, приведенные к плоскостям массы ротора; Р1 Р2 — уравновешивающие центробежные силы;
При ремонте тепловозов динамической балансировке подвергают такие быстровращающиеся детали, как ротор турбокомпрессора, якорь тягового электродвигателя или другой электрической машины, рабочее колесо воздуходувки в сборе с приводной шестерней, вал водяного насоса в сборе с крыльчаткой и зубчатым колесом, карданные валы привода силовых механизмов.
Рис. 3. Схема балансировочного станка консольного типа:
1 — пружина; 2 — индикатор; 3 якорь; 4 — рама; 5 — опора станка; 6 — опора станины;
I, II — плоскости
Динамическое уравновешивание ведется на балансировочных станках. Принципиальная схема такого станка консольного типа показана на рис. 3. Балансировка, например, якоря тягового электродвигателя ведется в таком порядке. Якорь 3 укладывают на опоры качающейся рамы 4. Рама одной точкой упирается на опору станка 5, а другой на пружину 1. При вращении якоря неуравновешенная масса любого его участка (кроме масс, лежащих в плоскости II — II) вызывает качание рамы. Амплитуда колебания рамы фиксируется индикатором 2.
Чтобы уравновесить якорь в плоскости I — I, к его торцу со стороны коллектора (к нажимному конусу) прикрепляют поочередно различные по массе пробные грузы и добиваются прекращения колебания рамы или его уменьшения до допускаемой величины. Затем якорь переворачивают так, чтобы плоскость I— I проходила через неподвижную опору станины 6, и повторяют те же операции для плоскости II— II. В этом случае балансировочный груз прикрепляют к задней нажимной шайбе якоря.
После окончания всех работ по комплектованию детали подобранных комплектов маркируют (буквами или цифрами) согласно требованиям чертежей
