Измеритель всего что подвернется под руку

Универсальный щуп-измеритель (RLC метр) вм8032

Информационный буклет — содержит основную информацию о товаре или услуге, изложенную лаконично и четко, чтобы не перегружать потребителя лишними подробностями.

ПАСПОРТ Паспорт технического устройства представляет собой документ, содержащий сведения, удостоверяющие гарантии изготовителя, значения основных параметров и характеристик (свойств) изделия.

УТОЧНИТЬ ЦЕНУ У МЕНЕДЖЕРА

Описание Универсальный щуп-измеритель (RLC метр) вм8032 :

— определение типа и номинала неопознанных пассивных компонентов (R, L, C).
— сравнение качества компонентов разного исполнения с близкими номиналами.
— сравнение параметров компонента на разных частотах.
— подбор компонентов по определенным параметрам.
— прямое измерение внутреннего сопротивления аккумуляторов и батарей (макс.5В).
— измерение ESR электролитических конденсаторов.
— измерение емкости переходов полупроводниковых компонентов.
— использование как источника тестового синусоидального сигнала.
— поиск короткозамкнутых витков трансформаторов и обмоток электродвигателей.
— универсальный определитель и измеритель всего, что подвернется под руку.

Диапазоны измерения:
— R: 0.1мОм. 500кОм.
— L: 1нГн. 5Гн.
— C: 0.01пФ. 10000мкФ.

Технические особенности Универсальный щуп-измеритель (RLC метр) вм8032:

Принцип измерения:
— мостовой.
— схемы замещения: последовательная, параллельная.
— частоты измерительного синусоидального сигнала: 0.5, 98.5, 11.5 кГц.
— определение C/L: автоматическое.
— смещение постоянным током: 1.5В@130мкА (для теста полупроводников).

Отображение измеряемых данных:
— 4 значащих разряда (9999) с десятичной точкой.
— автоматический выбор пределов измерения.
— основная погрешность около 1%, (в серединах диапазона обычно лучше 0.3%, на краях диапазонов и при значительных паразитных свойствах компонента на измеряемой частоте может увеличиваться).

Управление одной кнопкой:
— нажатие: включение прибора с измерением R, измерение L/C, выключение прибора.
— удержание: выбор частоты измерения (на короткое время на индикаторе появится символ «F» и значение частоты в кГц).
— двойное нажатие: смена схемы замещения (на короткое время на индикаторе появится надпись «SEr» или «PAr» — последовательная или параллельная соответственно).

Питание:
— две алкалиновые батарейки ААА (в комплект не входят).
— ток потребления: около 35 мА.
— автовыключение по бездействию (1 мин).
— контроль напряжения питания (при снижении ниже минимума на индикаторе появится надпись «bAtt» и прибор выключится).

Исполнение:
— в виде двух щупов (лишен неудобства подключения характерного для пинцета).
— масса (без батарей): 30г.
— размеры (без иглы): 90х25х22мм
— длина кабеля щупа: 30см.

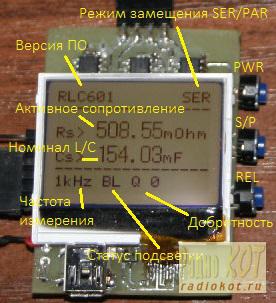

Порядок работы. При включении на индикаторе на короткое время отображается версия прошивки, затем прибор переходит в режим измерения R. Светодиоды снизу индицируют измеряемый параметр (R, L или C). Светодиоды справа индицируют в какой размерности нужно интерпретировать показания на индикаторе (мОм, Ом, кОм, пФ, нФ, мкф, нГн, мкГн, мГн).

Измеритель всего что подвернется под руку

Для конденсаторов и индуктивностей дополнительно оценивается значение внутреннего сопротивления ( ESR ) и добротность Q

Измерение производится на частоте 1кГц. На измеряемую деталь подается сигнал синусоидальной формы. Амплитуда сигнала зависит от многих факторов. Максимальное ее значение составляет 1В. Во время измерения электролитических конденсаторов данное напряжение не превышает 10мВ, что позволяет производить измерения без выпайки элемента из платы (при этом измеряемая схема не должна быть под напряжением, а сам измеряемый конденсатор должен быть разряжен, те его выводы необходимо ненадолго замкнуть перед измерением, если этого не сделать, то прибор с большой вероятностью сломается).

• в режиме измерения с включенной подсветкой прибора — 20ма,
• в выключенном состоянии — 15мка.

Питание прибора осуществляется от LiIon аккумулятора, который можно зарядить подсоединив прибор USB кабелем к компьютеру или сетевой зарядке 5В.

Для включения прибора необходимо нажать и удерживать кнопку PWR в течение 2 секунд. После чего наэкране появится приветствие и начнется калибровка. На первом шаге калибровки измеряется сопротивление разомкнутых щупов, в случае если это не так прибор выведет подсказку «Open leads», после размыкания щупов или отсоединения от них детали прибор начнет процесс калибровки. Вторым шагом калибровки оценивается сопротивление щупов в замкнутом состоянии, для начала калибровки необходимо замкнуть щупы, до тех пор пока это не сделано на экране будет показываться подсказка «Close leads» . После проведения всех калибровок прибор сразу переходит в режим измерения и показывает на экране результаты замеров.

Управление осуществляется тремя кнопками (PWR, S/P, REL), присутствующими сбоку платы. Во включенном состоянии короткое нажатие кнопки PWR позволяет включать/выключать подсветку. По умолчанию при включении она включена. Длительное удержание кнопки приведет к выключению прибора. Кнопка S/P позволяет переключать режим замещения между двумя режимами:

— последовательный , когда измеряемый элемент представлен активным сопротивлением включенным последовательно с емкостью/индуктивностью. Данный режим обозначен на экране значком SER в верхней части экрана, а замеренные значения отображаются с именами Rs,Cs,Ls. Это основной режим прибора и позволяет замерять внутреннее сопротивление конденсаторов(ESR) и катушек одновременно с их номиналом.

— параллельный режим замещения, когда измеряемый элемент представлен активным сопротивлением включенным параллельно с емкостью/индуктивностью. Режим в основном используется для оценки элементов с большим внутренним сопротивлением, например .когда требуется оценить ток утечки конденсатора или паразитную емкость высокоомного резистора.

Кнопка REL позволяет включить режим относительных измерений, в этом режиме можно вычесть вклад отдельного элемента в измерение. Используя данный режим можно например замерять элементы, находящиеся под постоянным напряжением. Сам прибор не допускает подключения источников напряжения к щупам, однако, если последовательно со щупами включить емкость, то можно замерять например внутреннее сопротивление аккумуляторов. Схема измерения при этом такая – разделительную емкость необходимо подсоединить к щупам прибора и произвести измерение, затем нужно включить режим относительных измерений, при этом показания на экране обнулятся . После этого необходимо отсоединить один из щупов от разделительной емкости и включить аккумулятор между этим щупом и свободным выводом разделительной емкости. Прибор при этом отобразит внутреннее сопротивление аккумулятора. ( Это все касается низковольтных аккумуляторов. Напряжение аккумулятора не должно быть выше 3 вольт!)

Сборка прибора не должна представлять особых проблем. Возможно самое сложное это изготовление платы, но ее можно сделать в домашних условиях с ипользованием как ЛУТ технологии так и с помощью фоторезиста. Плата двухсторонняя, вторая сторона ее представляет собой просто слой фольги, желательно позаботиться о нем при травлении верхнего слоя с проводниками. Все те контактные площадки, которые обозначены внутренним серым кружком на рисунке платы необходимо запаять перемычками на нижний слой платы, он служит землей и экраном для схемы. К этой статье также прикреплено фото собраной платы для того, чтобы можно было сориентироваться что и как припаивается.

После сборки необходимо будет прошить МК. Это можно сделать двумя способами:

Если есть программатор/отладчик для STM32, то достаточно подключить его к соответствующим пинам на разъеме JP2 (верхние 4, два из них это питание, земля, оставшиеся два это SWD).

Если отладчика нету но есть желание прошить мк, то алгоритм действий таков:

• необходимо найти конвертер USB-COM, такой , чтобы его выходные уровни были 3 вольта ,для этого отлично подходят старые кабели от сотовых телефонов.
• надо припаять тонким проводком контакт P1 на + питания — верхний пин разъема JP2
• С сайта STM необходимо скачать утилиту для прошивки МК через компорт и прошить ей МК. (на случай если ссылка сломается на сайте можно поискать «STM32 and STM8 Flash loader demonstrator (UM0462)»)
• Убрать проводок между P1 и питанием.
• Использовать прибор

Вот пожалуй и все. Надеюсь, что данная конструкция окажется полезной многим. Возможно, что в программе данного прибора будут производиться какие то изменения, с целью удаления багов, глюков, неудобств в работе и прочих вещей, в таком случае статья будет обновляться.

Видео работы прибора:

Комментарии по обновлению прошивки 6.03:

В новой прошивке добавлена поддержка нескольких частот ( 1кГц, 9кГц, 25кГц, 49кГц и 97кГц ) . Каждая из этих частот имеет собственную калибровку, поэтому алгоритм работы прибора поменялся. Теперь при первом включении на всех частотах отсутствует калибровка, это обозначается на экране статусом (—). После проведения калибровки она запоминается и при включении/выключении не пропадает, таким образом не требуется каждый раз калибровать прибор при включении, а лишь в случае необходимости. ( Значения запоминаются в озу прибора, так что в случае пропадания питания они все же будут сбрасываться, но зато ресурс flash мк не тратится при любом количестве перекалибровок ). В новой прошивке кроме добротности, одновременно рассчитывается также тангенс угла потерь.

Изменение в управлении

В новой версии прошивки

• кнопка S/P , выбирающая режим замещения при долгом нажатии позволяет переключать частоту, на которой производится измерение.
• кнопка REL ,при коротком нажатии активирует режим относительных измерений, что отображается на экране значком >. < , долгое нажатие данной кнопки запускает калибровку на текущей частоте. Сама калибровка делается в два этапа аналогично тому , как это было в первой прошивке.

К данной статье кроме новой версии прошивки прикреплен также архив с собранными прошивками для экранов 1110 и версия для 1202 с перевернутым изображением, что может быть удобно в случае самодельной платы или в силу конструкции корпуса.

Хочу поблагодарить TESLight(radiokot) и Link(pro-radio.ru) и Олега Гализина ( Galizin, radiokot ) за ценные советы и тестирование, без которых новая версия прошивки не увидела бы свет!

Измеритель всего что подвернется под руку

Откуда такая уверенность при нулевой грамотности?

Если бы человек понимал матчасть, то так бы не утверждал. Достаточно размах синуса померить на щупах что было ясно что P-N переходы будут мешать правильному измерению.

Матчасть говорит что в моем измерителе источник тестового сигнала включен последовательно с шунтом, откуда следует, что напряжение на измеряемой детали очень сильно зависит от ее импеданса. Например электролиты с полным импедансом меньше ома вообще не редкость, а скорее обычное явление. В связи с этим напряжение на них минимум двести раз меньше чем тестовое напряжение на открытых щупах. Это кстати вполне очевидно если померить напряжение на щупах при подключенном конденсаторе. Так что никакие пн переходы не могут мешать при измерении внутри схемы низкоомных элементов.

_________________
Информация по RLC mini находится >тут

Заголовок сообщения: Re: Измеритель всего, что попадется под руку (RLC-метр)
Добавлено: Ср май 19, 2021 00:07:20

Опытный кот

Моя редакция subj спокойно измеряет как ESR (кислотного) аккумулятора, так и емкость диода.

Заголовок сообщения: Re: Измеритель всего, что попадется под руку (RLC-метр)
Добавлено: Чт май 20, 2021 00:25:26

Схема очень привлекательная.Простор мысли и возможностей.
Резистор 1Ом.
Фото из сети.

_________________
Керамика-100мкФ
Чистый ESR-0,0002Ом
Меандр
F-350кГц
Uт-100мВ
Пинцет MAX 253 Ceramic

Заголовок сообщения: Re: Измеритель всего, что попадется под руку (RLC-метр)
Добавлено: Пт май 21, 2021 09:09:42

Мучитель микросхем

Моя редакция subj спокойно измеряет как ESR (кислотного) аккумулятора, так и емкость диода.

С диодом понятно. А как аккумулятор? С последовательно включенным конденсатором?
Заголовок сообщения: Re: Измеритель всего, что попадется под руку (RLC-метр)
Добавлено: Пт май 21, 2021 10:26:46

Опытный кот

Приведите front-end в соответствие с LCR, проблемы с «DC» сами собой устранятся.
Заголовок сообщения: Re: Измеритель всего, что попадется под руку (RLC-метр)
Добавлено: Вс май 23, 2021 22:41:12

Мучитель микросхем

u37, А можно подробнее? Делать RLC2?
Заголовок сообщения: Re: Измеритель всего, что попадется под руку (RLC-метр)
Добавлено: Пн май 24, 2021 01:56:57

Опытный кот

. не весь, только модификацию frontend.
Например, https://vrtp.ru/index.php?act=Attach&ty . &id=778144
Поддержку внешнего напряжения можно и не делать, для мобильного устройства это не актуально, а вот понавешать кучу конденсаторов и защитных элементов придется. Как «бонус» — прибор получит иммунитет к заряженным конденсаторам.
В subj есть «передатчики» и «приемники» сигнала. На схеме RLC2 они так-же есть. В качестве «передатчика» можно посмотреть цепь DA3-R16-VD3/4-R5-C5
«Приемник» — С6-R11-R14-VD5/7-DA4.4
В-принципе, тоже самое, только деталей прибавится.

Заголовок сообщения: Re: Измеритель всего, что попадется под руку (RLC-метр)
Добавлено: Вт май 25, 2021 00:24:47

Сверлит текстолит когтями

Цитата:

Так что никакие пн переходы не могут мешать при измерении внутри схемы низкоомных элементов.

ну если бы было заявлено что это ТОЛЬКО измеритель электролитов большой емкости,то я бы может и согласился. Но в заголовке в скобках что-то написано что это
RLC-метр. Притом с очень большим диапазоном измерений. Так вот все то,что попадется под руку с импедансом в сотни и больше Ом запросто будет измерено в составе платы с совершенно другими значениями. Поэтому использую данный девайс только с выпаянными из платы деталюшками. А для проверки литов в схеме есть Мироновский измеритель и он меня полностью устраивает как по возможности измерять внутрисхемно, так и по дуракоустойчивости.

Заголовок сообщения: Re: Измеритель всего, что попадется под руку (RLC-метр)
Добавлено: Вт май 25, 2021 09:52:36

Мучитель микросхем

u37, Так Вы делали модификацию subj?
Можете поделиться схемой?
Если начать делать преобразователь i/u, инструментальные оу и т.д, то придется переписывать прошивку и прибор из простого превратится в .

Заголовок сообщения: Re: Измеритель всего, что попадется под руку (RLC-метр)
Добавлено: Вт май 25, 2021 19:04:39

Опытный кот

Увы, прошло слишком много времени и редакций железа. С тех пор появились идеи по улучшению, но реализовать не получается — исходник неизвесно подо что.
I/V сделать не сложно, даже с имеющейся номенклатурой деталей, и программная правка совсем чуть, но никто это делать не будет.

Заголовок сообщения: Re: Измеритель всего, что попадется под руку (RLC-метр)
Добавлено: Вт май 25, 2021 19:52:23

Держит паяльник хвостом

Увы, прошло слишком много времени и редакций железа.

По моему одна редакция всего была, ничего особо не поменялось.

С тех пор появились идеи по улучшению, но реализовать не получается — исходник неизвесно подо что.

Это да, собственно под все версии бинарей есть исходники

I/V сделать не сложно, даже с имеющейся номенклатурой деталей, и программная правка совсем чуть, но никто это делать не будет.

Я за это время сделал программный баланс моста, значительно лучше чем IV работает на высоких частотах. Правда другие вопросы все еще актуальны, например делал я это на ф303 проце, а сейчас мне нравится h750 который примерно за ту же цену более быстрый и имеет 3 16битных ацп. Возможно и имеет смысл воскресить проект но уже на новом мк и с учетом недостатков этого проекта, я не знаю.

_________________
Информация по RLC mini находится >тут
Заголовок сообщения: Re: Измеритель всего, что попадется под руку (RLC-метр)
Добавлено: Вт май 25, 2021 20:41:17

Опытный кот

«По моему одна редакция всего была, ничего особо не поменялось.»
Так точно. Но у меня было 2 ревизии на этом железе (раздавались соотв. версии в этой теме и никто не брал), а потом на другом железе с весьма казуальными построениями. Я уже и не помню что и где было. От «базовой» модели остался только принцип измерения, да и то условно.

«Я за это время сделал программный баланс моста»
Это да, бесспорно — программная коррекция моста гораздо лучше аппаратной жестко заданной (т.н. I/V конвертер). Таким путем и идут современные LCR.

По поводу h750 и ихних 16-битных ADC я могу только угорать под столом. Заголовок . ладно, там всё сказано — https://balmerdx.livejournal.com/160803.html

Что до «поднимать тему» . где-то с пол года назад я перевыпустил плату под простенький RLC с несколько иными характеристиками — сигнал до 1МГц , расширенный функционал и, самое главное, увеличен диапазон в низкоомную область. Примерно за те-же деньги. Грубо говоря, оно уже работало, оставалось окультурить и собрать вывод на дисплей. И так сие пролежало пол года без движения,, не интересно. subj устраивает почти во всем, а лишние метания с транзисторами/конденсаторами &etc бывают редко и не стоят усилий на разработку чего-либо. Если делать, то стационарник.

Последний раз редактировалось u37 Вт май 25, 2021 20:57:04, всего редактировалось 1 раз.

BM8032 — измеритель всего, что подвернется под руку. Универсальный щуп-измеритель RLC, ESR

BM8032 — измеритель всего, что подвернется под руку. Назначение: определение номинала неопознанных пассивных компонентов (R, L, C), сравнение качества компонентов разного исполнения с близкими номиналами. Измерение ESR электролитических конденсаторов, емкости переходов полупроводников, внутреннего сопротивления аккумуляторов и батарей, и д.р. Использование как источника тестового синусоидального сигнала. https://masterkit.ru/shop/3651971 Устройство будет незаменимо для тестирования параметра ESR конденсаторов, без демонтажа с печатной платы, а также измерения внутреннего сопротивления аккумуляторных батарей.
