Соединение и оконцевание жил кабелей с помощью опрессовки
Опрессовку выполняют ручными клещами, механическим, пиротехническим или гидравлическим прессом с помощью сменных пуансонов и матриц. Пуансоны и матрицы подбирают по диаметру трубчатой части наконечника или соединительной гильзы. Различают два способа опрессовки: местного вдавливания и сплошного обжатия.
При местном вдавливании следят за тем, чтобы лунки были расположены соосно опрессовываемой жиле и друг другу. При оконцевании лунки делают на лицевой стороне наконечника. Для контроля качества глубину вдавливания (лунки) при честном вдавливании или степень сплошного обжатия проверяют выборочно не менее чем у 1 % наконечников и гильз.
При применении гидропресса с автоматическим контролем глубины вдавливания или обжатия отпадает необходимость в операции выборочного контроля качества опрессовывания.
Рассмотрим последовательность операции опрессовки.
Опрессовка алюминиевых однопроволочных жил кабелей сечением 2,5 — 10 мм2.
Опрессовку производят в гильзах ГАО. Гильзу выбирают в соответствии с количеством и сечением соединяемых жил.
Опрессовку выполняют в определенной технологической последовательности: выбирают гильзу, инструменты и механизмы, пуансоны и матрицы, зачищают концы жил (на длине 20, 25 и 30 мм для гильз ГАО-4, ГАО-5, ГАО-б и ГАО-8 соответственно) и внутреннюю поверхность гильзы до металлического блеска и сразу же смазывают их кварцевазелиновой пастой (зачистка и смазка гильз выполняются в случае, если это не было выполнено на заводе-изготовителе), вставляют жилы в гильзу.
При суммарном сечении соединяемых жил меньше диаметра внутреннего отверстия гильзы следует ввести дополнительные проволоки жил для уплотнения места соединения. Производят опрессовку до соприкосновения пуансона с матрицей.
После опрессовки остаточная толщина материала должна быть при гильзах ГАО-4 — З,5 мм, ГАО-5 и ГАО-б — 4,5 мм, ГАО-8 — б,5 мм. Перед изолированием выполненное контактное соединение протирают ветошью, смоченной в бензине. Изолируют место опрессовки изоляционной лентой.
При одностороннем вводе жил в гильзу и диаметрах гильз 7 и 9 мм вместо изоляционной ленты применяют полиэтиленовые колпачки.
Опрессовка однопроволочных и многопроволочных жил кабелей сечением 16 — 240 мм2
Опрессовку оконцеваний производят в алюминиевых и медно-алюминиевых наконечниках по и штифтовых наконечниках, опрессовку соединений — в алюминиевых гильзах.
Работу выполняют в такой последовательности: выбирают наконечник или соединительную гильзу, пуансон, матрицу и механизм для опрессовки. Затем проверяют наличие слоя кварцевазелиновой пасты на их внутренней поверхности.
Если наконечники или гильзы получены с завода несмазанными, то очищают внутреннюю поверхность ветошью, смоченной в бензине, и смазывают ее пастой. Затем снимают с концов жил изоляцию при оконцевании — на длине, равной длине трубчатой части наконечника, а при соединении — на длине, равной половине длины гильзы.
Очищенную от изоляции жилу зачищают щеткой из кардоленты до металлического блеска и сразу же смазывают кварцевазелиновой пастой. Перед зачисткой жил с бумажной пропитанной изоляцией их необходимо протереть ветошью, смоченной в бензине.
Если жилы секторные, то их перед зачисткой округляют. Операцию округления многопроволочных жил выполняют плоскогубцами, а однопроволочных — при помощи механического или гидравлического пресса, в который устанавливают вместо пуансона и матрицы специальный инструмент.
После того как жилы подготовлены к опрессовке, на них надевают наконечник или гильзу. При оконцевании жилу вводят в наконечиик до упора, а при соединении — так, чтобы торцы соединяемых жил соприкасались между собой в середине гильзы. Трубчатую часть наконечника или гильзу устанавливают в матрице и производят опрессовку.
Если при этом опрессовку выполняют однозубым пуансоном, то на наконечнике делают два вдавливания, а на гильзе — четыре (по два на каждый конец соединяемых жил). Если опрессовывают двузубым пуансоном, то на наконечнике делают одно вдавливание, а на гильзе — два.
Вдавливание производят до упора шайбы пуансона в торец матрицы. Правильность глубины вдавливания проверяют штангенциркулем с насадкой или специальным измерителем.
После опресовывания остаточная толщина материала должна быть: при сечении жил 16 — 35 мм2 — 5,5 мм, при сечении 50 мм2 — 7,5 мм, при сечении 70 и 95 мм2 — 9,5 мм, при сечении 120 и 150 мм2 — 11,5 мм, при сечении 185 мм2 — 12,5 мм, при сечении 240 мм2 — 14 мм.
При опрессовке с помощью пресса, имеющего автоматический контроль качества опрессовки (глубины вдавливания), отпадает надобность в указанной проверке. Перед наложением изоляции острые края гильзы опиливают, закругляют и зачищают мелкой наждачной бумагой.
При опрессовке соединений жил кабелей 6—10 кВ принимают меры для выравнивания электрического поля, симметрия которого нарушается против мест вдавливания. Зоны сгущения линий электрического поля могут явиться очагами возникновения местных разрядов, приводящих к пробою изоляции. Во избежание этих явлений непосредственно на гильзу накладывают экран из одного слоя полупроводящей бумаги.
Необходимо помнить, что нельзя применять наконечники и гильзы, не соответствующие сечению и типу жилы, а также применять не соответствующие пуансоны и матрицы. Нельзя также «выкусывать» проволочки для облегчения ввода жилы в наконечник или гильзу и производить опрессовку без смазки жил и гильзы кварцевазелиновой пастой. Однопроволочные жилы 25 — 240мм2, оконцовываемые штамповкой наконечника на жиле.
Для выполнения оконцевания снимают с конца жилы изоляцию на длине: для жил сечением 25 мм2 — 45 мм, для 35 — 96 мм2 — 50 мм, для 120 — 240 мм2 — 56 мм.
Выбирают пуансон и матрицу в зависимости от сечения жилы. Штамповку выполняют с помощью пиротехническнх механизмов. Пуансон под действием пороховых газов производит штамповку наконечника, формируя его из конца жилы.
В случае неточного оформления наконечника допускается повторная штамповка при снижении мощности повторного выстрела, для чего пуансон не доводится до верхнего крайнего положения на 5 — 7 мм.
На штампованной части наконечника не должно быть видимых трещин, раковин, наплавов и вмятин, должна быть соосность отверстия под болт в контактной части наконечника. После пяти выстрелов формующую часть пуансона необходимо смазать тонким слоем машинного масла.
Опрессовка многопроволочные медных медных жил кабелей 1 — 2,5 мм2.
Опрессовку выполняют пресс-клещами в кольцевых медных наконечниках, обжимаемых специальными пуансонами и матрицами.
Перед опрессовкой в кольцевом наконечнике снимают с конца жилы изоляцию на длине 25 — 30 мм, зачищают жилу до металлического блеска, скручивают ее туго плоскогубцами, выбирают соответствующие сечению жилы наконечник, пуансон и матрицу; устанавливают их в пресс-клещи, укладывают жилу в наконечник, надевают наконечник с уложенной в него жилой на стержень пуансона так, чтобы жила выходила через желобок пуансона, производят обжим наконечника пресс-клещами до упора шайбы пуансона в торец матрицы.
Однопроволочные и многопроволочные 4 — 240 мм2.
Оконцевание жил 4 — 240 мм2 выполняют в медных наконечниках, а соединение жил 16 — 240 мм2 в гильзах. Последовательность операции опрессовки та же, что и опрессовки алюминиевых жил, но здесь не требуется смазки кварцевазелиновой пастой.
Опрессовку медных наконечников и гильз выполняют пуансоном и матрицей с одним зубом, на наконечнике выполняют одно вдавливание, на гильзе — два, по одному на каждый конец соединяемых жил.
Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика
Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
Не пропустите обновления, подпишитесь на наши соцсети:
Как сделать опрессовку проводов?
Соединение проводов с помощью метода опрессовки достаточно надёжный и популярный метод среди электриков и не только. Данный способ стоит использовать при соединении проводов большого или среднего значения тока.
Благодаря опрессовке Вы можете получить как хороший электрический контакт, так и высокую степень сопротивления к различным механическим воздействиям. Для проведения опрессовки нужно взять подходящую гильзу под ваш тип провода, а также нужно обязательно использовать специальный инструмент (гидравлический или механический пресс). Использовать для опрессовки пассатижи или прочие не предназначенными для этого инструментами, могут привести к некачественному соединению, и как следствие последующей аварийной ситуации. На практике чаще всего применяется «шестигранная» опрессовка, которая обеспечивает равномерное обжатие конца гильзы по всей площади в форме шестигранника. Данный тип опрессовки позволяет не допустить повреждение жил кабеля, значительно повысит усилия на разрыв, а также даёт возможность при проведении работ по монтажу и демонтажу закрепить гильзу с помощью гаечного ключа.
Проведение опрессовки

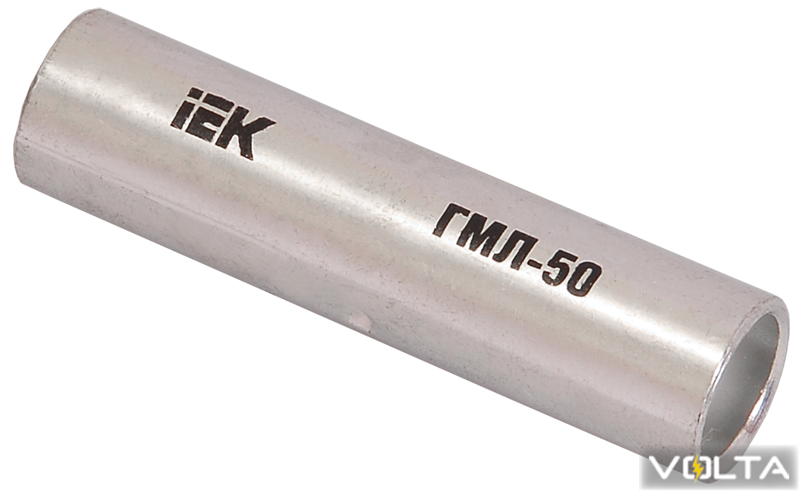

- Сама гильза, выполненная из алюминия или меди в зависимости от типа используемого провода. При выборе гильзы также нужно точно подсчитать её соответствие сечению соединяемого провода.

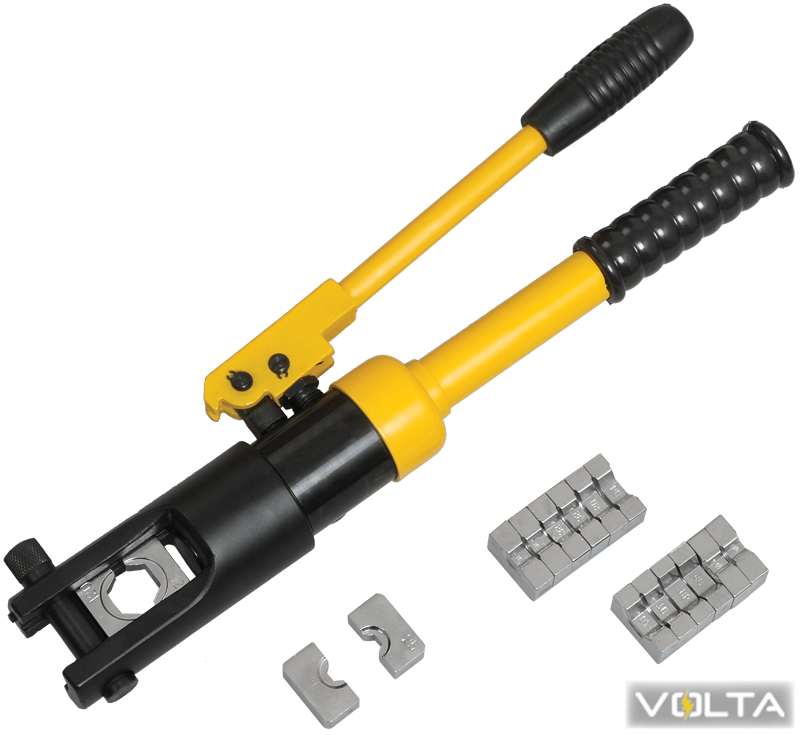

- Пресс для опрессовки. Его также стоит выбирать с учётом сечения применяемой гильзы.
- Специальный инструмент для снятия изоляции или хотя бы обычный нож.
Процесс опрессовки
Сперва нужно снять изоляцию с провода в месте опрессовки. Длина снятой изоляции должна соответствовать длине гильзы.
Далее вставляем провода в гильзу, как можно плотнее, чтобы не осталось лишних пустых промежутков. Однако при соединении нескольких проводников одного сечения часто возникают лишние пустые промежутки, которые можно устранить, заполнив эти промежутки несколькими кусками такого же провода. Это даст возможность максимально надежно сделать контакт.
Теперь проводим обжим с помощью пресса. Обжим должен происходить на обоих краях гильзы в противоположных направлениях. Если остались лишние куски проводов выступающие за край гильзы, то их нужно обрезать.

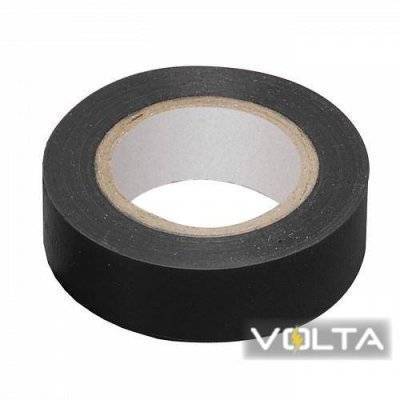

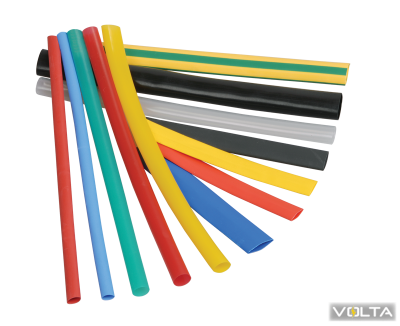

После можно начинать изоляцию соединения с помощью термоусадки или изоленты из ПВХ. При использовании термоусадки помните, что она должна заходить на 1 см за край гильзы, а её усадка должна проводится с помощью специального фена.
Плюсы и минусы соединения опрессовкой
Главным достоинством метода опрессовки считается его достаточно высокая надежность и долговечность. К минусам можно отнести необходимость использования специального инструмента и гильз.
Главные ошибки при опрессовки
Несмотря на довольно несложный процесс работы при опрессовке нужно обязательно следовать указанным правилам. Зачастую встречаются следующие распространенные ошибки.
Ошибка при выборе сечения гильзы.
Иногда берут гильзу с меньшим сечением нежели у провода и в таком случае для того, чтобы запихать концы проводов в гильзу их сечение уменьшают, срезая часть проводника. В данном случае такие действия приводят к значительному снижению механической прочности и даже возможен перегрев проводника в месте соединения, что приводит к последующему перелому проводника или даже к пожару в худшем случае.
Также можно ошибиться, выбрав гильзу большего диаметра, чем нужно. В таком случае Вам вряд ли удастся сделать надежное соединение и даже используя метод сгибания обрезанного конца провода вдвое, позволит лишь снизить механическую прочность соединения примерно в 2 раза.
Использование для опрессовки не предназначенных для этого инструментами.
Порой обжим соединение гильзой делают с помощью плоскогубцев или прочих подручных неспециализированных инструментов. Данная ошибка приведёт к неправильной деформации соединения, что может стать причиной перелома провода, повреждения гильзы и значительного увеличения удельного сопротивления места соединения.
Разделение гильзы на части
Ещё одна ошибка новичков состоит в разрезании гильзы на несколько частей, чтобы сэкономить. Однако подобные действия чреваты значительным уменьшением механической прочности, повышению сопротивления, а также возникают различные проблемные моменты при работе с прессом.
Выполнение электромонтажных работ — Опрессовка жил
Подтема, ОПРЕССОВКА АЛЮМИНИЕВЫХ И МЕДНЫХ ЖИЛ УСТАНОВОЧНЫХ ПРОВОДОВ И КАБЕЛЕЙ
Краткая характеристика подтемы и рекомендации по ее изучению
Соединение, ответвление и оконцевание медных и алюминиевых жил опрессовкой широко распространено в электромонтажной практике. Опрессовка может выполняться способами местного вдавливания, сплошного и комбинированного обжатия. При опрессовке жила провода или кабеля вводится в трубчатую часть наконечника или специальную гильзу и сжимается с помощью матрицы и пуансона. Контактное давление, создаваемое при этом между гильзой и жилой, обеспечивает надежное электрическое соединение.
При опрессовке способом местного вдавливания зубьями пуансона в одном или нескольких местах создается большое давление в одном месте и наилучший электрический контакт (рис. 9,а).
При опрессовке сплошным обжатием большое давление, а следовательно, и хороший электрический контакт создаются на всем протяжении обжатия (рис. 9,6).
Комбинированное обжатие (рис. 9, в) позволяет улучшить электрический контакт между жилой и трубчатой частью наконечника или гильзы благодаря тому, что в условиях сплошного обжатия создается дополнительно большое давление в месте вдавливания зуба пуансона.
Надежность контактного соединения во всех случаях достаточно высока, если правильно определена область применения, точно выбраны наконечник или гильза, рабочие инструменты, тщательно подготовлены поверхности и правильно произведена опрессовка.
Рис. 9. Способы опрессовки:
а — местным вдавливанием, б, в — сплошным и комбинированным обжатием
Строительные нормы и правила указывают, что для оконцевания алюминиевых жил (сечением от 16 до 240 мм 2 ) проводов напряжением до 2 кВ и кабелей до 35 кВ следует применять трубчатые наконечники, для жил сечением 2,5 мм 2 проводов напряжением до 2 кВ и кабелей до 1 кВ — кольцевые наконечники (пистоны).
Для соединения алюминиевых жил (сечением от 16 до 240 мм 2 ) проводов напряжением до 2 кВ и кабелей до 1 кВ рекомендуются гильзы по ГОСТ 9691-68, а для соединения и ответвления жил сечением 10 мм2 —гильзы ГАО, для соединения медных жил (сечением от 16 до 240 мм 2 ) проводов напряжением до 2 кВ ц кабелей до 1 кВ — гильзы по ГОСТ 7388—70.
Для оконцевания медных жил (сечением от 0,75 до 240 мм 2 ) проводов напряжением до 2 кВ кабелей до 35 кВ надо использовать наконечники по ГОСТ 7386—70, а многопроволочных жил (сечением 1— 2,5 мм 2 ) проводов напряжением 2 кВ и кабелей до 1 кВ — наконечники (пистоны) по ГОСТ 9688—76.
Допускается применять ответвления жил сечением 2,5 мм 2 проводов напряжением до 2 кВ опрессовкой в фольге гребенчатыми матрицей и пуансоном. Для опрессовки используют различные инструменты и механизмы, показанные в табл. 1.
Учащиеся из курса специальной технологии должны знать, как устроены и эксплуатируются эти механизмы и инструменты. Большую помощь оказывают упражнения, организованные в мастерских. Если нет возможности оснастить мастерские показанными в таблице механизмами и инструментами, в учебном процессе используют те из них, которые применяются на базовых предприятиях. Можно, например, использовать пресс-клещи ПК-1 и ПК»2. Они уже не выпускаются (заменены на ПК-1М и ПК-2М), но еще употребляются при монтаже и в училищах.
При выборе способа опрессовки (местным вдавливанием, сплошным или комбинированным обжатием) достаточно освоить приемы выполнения одним из них, так как несмотря на внешние отличия при выполнении опрессовки этими способами большинство операций однотипны. Опрессовка сплошным или комбинированным обжатием требует использования мощных прессов с большим усилием, что иногда удорожает процесс обучения. Для опрессовки местным вдавливанием можно применять всевозможные клещи, которые в большом количестве имеют базовые предприятия и училища. Кроме того, способ местного вдавливания наиболее широко распространен при выполнении электромонтажных работ. Поэтому при изучении учащимися приемов и способов опрессовки жил проводов и кабелей можно отдать предпочтение способу местного вдавливания. По мере оснащения мастерских прессами и инструментами для сплошного или комбинированного обжатия эти способы также используют в учебном процессе.
Опрессовке алюминиевых жил посвящены три инструкционные карты, в которых рассмотрено соединение и ответвление жил сечением 10 мм 2 , оконцевание жил сечением 16—240 мм 2 и соединение жил этих же сечений.
Опрессовка медных жил показана на примере оконцевания многопроволочных жил сечением 1—2,5 мм 2 , ответвления в фольге гребенчатыми матрицей и пуансоном, оконцевания и соединения жил сечением 16—240 мм 2 .
При работе с инструментами необходимо соблюдать общие правила техники безопасности, а также правила, приведенные в инструкциях по эксплуатации прессов, клещей и других инструментов.
Таблица 1. Механизмы и инструменты для опрессования жил
Что такое опрессовка кабеля?
Почти все квартиры, частные дома, гаражи и другие помещения подключены к электросети. И нередко возникает необходимость отремонтировать старую проводку или проложить новую. В любом случае при монтаже проводов, особенно многожильных, требуется надежно соединить провода . Для чего это нужно? Хороший контакт кабелей — залог безопасности и корректной работы электроприборов. Дело в том, что при плохом контакте кабель не может обеспечить расчетную пропускную способность. В результате провод нагревается. По статистике, неисправная проводка — причина большинства пожаров в домах, квартирах и на предприятии. К тому же, зона слабого контакта вызывает колебания в электросети, что может повлечь за собой выход из строя дорогостоящего оборудования.
Способы соединения проводов Наиболее распространенным способом является банальная скрутка . Таким образом невозможно установить хороший контакт. Провода прилегают неплотно, да и каждая жила многожильного кабеля покрыта, кроме полимерной изоляции, слоем изоляционного лака. Это еще больше препятствует прохождению тока. Второй способ — пайка проводов . Метод, безусловно, надежный, но очень сложен на практике. Для пайки необходимы навыки, и при таких работах сеть обычно обесточивают. Так что паяльник не очень-то подключишь. Третий способ решает все проблемы, возникающие в первых двух. Это — механическая опрессовка проводов . О ней-то мы сегодня и поговорим.
Что такое опрессовка? Опрессовка проводов — это монтаж прочного соединения, выдерживающего значительные нагрузки и обеспечивающего плотный контакт. Для опрессовки потребуются специальные наконечники и клещи. Причем справиться с этой задачей сможет даже новичок, особых знаний не требуется. Для создания надежного соединения необходимо, в первую очередь, зачистить провод от изоляции . Затем подобрать наконечник подходящего диаметра , вставить в него провод и обжать клещами с боков. Следует заметить, что сэкономить на клещах не получится, потому что ни обычными плоскогубцами, ни даже молотком, сделать правильную опрессовку нельзя. Специальный же инструмент для обжимки имеет оптимальную конфигурацию губок, и развивает нужное усилие. Впрочем, народные умельцы приспособились использовать для этих целей плоскогубцы и алюминиевую или медную трубку. Но такие соединения не надежней обычной скрутки и обеспечивают далеко не лучший контакт.
Какие бывают наконечники? Для опрессовки кабелей применяют наконечники и гильзы . Гильза представляет собой трубку, в которую вставляются два (или больше) провода, и обжимается клещами. Такое соединение неразрывное, провода можно только обрезать, вынуть их из гильзы уже не выйдет. Для создания разъемного соединения используют наконечники. Наконечники для опрессовки с одной стороны выглядят как трубка (для вставки и обжимки кабеля), а с другой стороны имеют клемму для болтового соединения. Наконечники изготавливаются из разных материалов — для алюминиевых и медных поводов используют соответствущие наконечники. Нельзя применять для соединения разные виды металлов, поскольку быстрая коррозия разрушит такое соединение. Крайне важно подбирать размер наконечника под диаметр провода . Наконечник большего размера не обеспечит надежного контакта, а меньший (даже если вы вставите туда провод) рассчитан на меньшую силу тока. Конечно, оптимально ориентироваться на маркировку, но далеко не все наконечники ее имеют. А если она и есть, то понять ее смогут только профессиональные электрики, для остальных это — китайская грамота. Лучший выход — при покупке наконечников проконсультируйтесь с продавцом. Обычно они хорошо разбираются в таких вещах. Еще один немаловажный фактор — правильный выбор наконечников для соединения проводов из разных металлов . Для этих целей производятся наконечники, клеммы которых адаптированы для такого соединения. Выбрать такие наконечники тоже поможет квалифицированный продавец. Для монтажа опрессованных наконечников следует применять болты и гайки из цветных металлов. Место соединения необходимо хорошо изолировать, лучший вариант для этого — применение термоусадочной трубки. Торговая сеть «Планета электрика» обладает широким ассортиментом наконечников для опрессовки кабелей и проводов и кабельно-проводниковой продукции .
