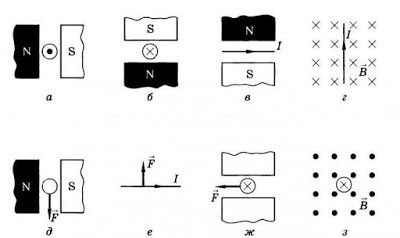

Задача 2. (Правило левой руки)

Укажите направление силы Ампера.

Здесь вектор магнитной индукции направлен «от нас».
Распологаем кисть левой руки так, чтобы вектор магнитной индукции входил в ладонь, а четыре пальца были сонаправлены с током \(I\), тогда большой палец укажет направление силы Ампера — вниз.

Задача 3. (Правило левой руки)

Укажите направление силы Ампера.

Здесь вектор магнитной индукции направлен «от нас».
Распологаем кисть левой руки так, чтобы вектор магнитной индукции входил в ладонь, а четыре пальца были сонаправлены с током \(I\), тогда большой палец укажет направление силы Ампера — влево.

Задача 4. (Правило левой руки)

Укажите направление силы Ампера.

Здесь вектор магнитной индукции направлен «от нас».
Распологаем кисть левой руки так, чтобы вектор магнитной индукции входил в ладонь, а четыре пальца были сонаправлены с током \(I\), тогда большой палец укажет направление силы Ампера — вправо.

Задача 5. (Правило левой руки)

Укажите направление силы Ампера.

Здесь вектор магнитной индукции направлен «на нас».
Распологаем кисть левой руки так, чтобы вектор магнитной индукции входил в ладонь, а четыре пальца были сонаправлены с током \(I\), тогда большой палец укажет направление силы Ампера — вправо.

Задача 6. (Правило левой руки)

Укажите направление силы Ампера.

Здесь вектор магнитной индукции направлен «на нас».
Распологаем кисть левой руки так, чтобы вектор магнитной индукции входил в ладонь, а четыре пальца были сонаправлены с током \(I\), тогда большой палец укажет направление силы Ампера — вниз.

Правило левой и правой руки для магнитного поля

Принцип правила правой и левой руки для векторных величин

В физике существуют известные правила для векторного расчета, которые часто используется, при решении задач. Их принято называть следующими терминами:

• основное правило правой руки;
• правило левой руки;
• правило буравчика.

Иными словами, они называются, мнемоническими правилами или законами. Данному определению соответствует специальные приемы и способы, которые значительно упрощают процесс изучения и запоминания нужной информации. Которые позволяют образовывать определенные ассоциации. Они проводят специальные параллели между определенными абстрактными объектами. Которые имеют визуальные и кинестетические представления.

Основоположником в физике вышесказанного мнемонического правила является ученый П. Буравчик.

Правило Буравчика, предоставляет возможность определить векторное направление, которое получается в результате произведения нескольких векторов.

Применение правила буравчика и левой руки в физике

Представим, что на поле под действием силы, можно повесить на довольно тонком и простом проводе рамку, которая проводит силу тока. Она будет вращаться и будет располагаться определенным образом. Аналогичным образом будет движение магнитной стрелки. Этот процесс напрямую характеризует о векторном свойстве физической величины, которая является определяющей магнитного поля. Поэтому, направление вектора, будет напрямую зависеть от направления силы тока в рамке и расположения магнитной стрелки.

Следовательно, магнитная индукция — это величина или показатель, который показывает основные характеристика магнитного поля.

Этот показатель, является одним из главных параметров, который характеризует, в каком именно состоянии может находится, непосредственно в данный момент, магнитное поле. Следовательно, нужно обязательно уметь определять его величину и направление.

Векторное направление индукционной магнитной силы, возможно вычислить, применяя следующие основные законы и правила:

• Правила, которое принято называть, правилом правого винта;
• Правило правой руки.

Перечисленные способы, изобразим и рассмотрим на рисунке.

Рассмотрев рисунок приходим к выводу: что направление силовой магнитной индукции, в характерном месте, принято считать, как направление, по которому лежит перпендикуляр (\[\underline\]).

Положительная нормаль (n) будет направлена таким же образом, как перемещение поступательного правого винта.

Существуют способы выяснить, какое направление будет для векторной магнитной индукции, в определенной точке на рассматриваемом поле. Для этого нужно предоставить возможность рамке преобразоваться в

положение равновесия. Затем на практике применить правило правого винта.

Рассмотрим правило правой руки. Для этого необходимо произвести и запомнить несколько простых действий. Которые всегда будут помогать при решении задач. А именно:

сжать правую руку в не сильно плотный кулак.

отогнуть большой палец руки под прямым углом, который равен 90°.

рука должна размещаться, таким образом, чтобы большой палец указывал основное направление силы тока;

согнутые четыре пальца, будут указывать направление линий поля магнитной индукции, создающие ток.

Сторону куда будет направлен ток, указывает касательная линия в каждой точке поля применительно к силовой линии.

Рассмотрим соленоид (разновидность катушки индукции).

Для этого обхватим правой ладонью соленоид. Таким образом, чтобы четыре пальца совпадали непосредственно с направлением тока в нем. Следовательно, отогнутый палец, который расположен под прямым углом, будет указывать, как непосредственно направлено магнитное поле. Которое создается у него внутри.

Из разделов физики известно, что если в магнитном поле наблюдается перемещение с места на место проводников, то в этом случае будет возникать индукционный ток.

Стоит отметить, что правило правой руки можно применять, для определения и вычисления направления течения индукционного тока, в данных проводниках.

Также нужно запомнить, что индукционные линии магнитного поля, обязательно должны входить в открытую ладонь, которая входит в правую руку. Палец руки нужно отогнуть под прямым углом на девяносто градусов. Далее направить ее по направлению скорости перемещения проводника. Четыре пальца, которые вытянуты, указывают как будет направлен индукционный ток.

Данным правилом можно пользоваться при вычислении электродвижущей индукционной силы в определенном контуре.

Выполнить нужно несколько действий:

• нужно охватить контур, четырьмя согнутыми пальцами, где электродвижущая сила, при применении магнитного потока;
• большой палец руки отогнуть и направить по направлению потока или против его направления.

Нет времени решать самому?

Правило правой и левой руки в физике

Связь между электричеством и магнетизмом обнаружили только в XIX веке. С тех пор люди имеют представление о магнитном поле. Первым его обнаружил датский физик Х.Эрстед. После его открытия многими учеными была проведена серия опытов, в ходе которых было открыто, что поле это широкого спектра действия (может выходить за рамки объекта) и имеет круговой характер движения. Далее исследовали направление этого движения. Определили, что оно может быть направлено в разные стороны в зависимости от расположения полюсов и сил, действующих на проводник. Так были открыты и сформулированы правила правой и левой руки. Одно из них определяет направление магнитных линий, другое — действующих на проводник сил.

Примечание

Магнитное поле было принято обозначать специальными магнитными линиями (или линиями магнитной индукции): чем «гуще» линии, тем больше значение действующей силы магнитного поля.

Примечание

Магнитные линии замкнутые и не свиваются.

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут.

Примечание

Зная направление линий, можно определить направление вектора магнитной индукции, и наоборот. Потому что вектор направлен по касательной к каждой точке магнитных линий.

Хоть определение правила буравчика (винта\правой руки) и сформулировано ученым-физиком Петром Буравчиком, название происходит от специального инструмента с «правой» резьбой — буравчика или винта. Было замечено, что при вкручивании его в землю резьба движется по часовой стрелке, то есть вправо. Так было определено направление силовых линий магнитного поля.

Правило левой руки было введено следом. Оно помогает определить направление воздействия на сам проводник.

Правило правой руки, определение

Определение

Если направление движения буравчика совпадает с направлением тока внутри проводника, то ручка буравчика показывает направление вектора магнитной индукции.

Примечание

Как пользоваться:

• обхватить проводник ладонью правой руки;
• большой палец направить вверх;
• остальные пальцы покажут направление силовых линий магнитного поля этого тока (равно и направление вектора магнитной индукции).

Примечание

Ток всегда течет от точки с большим потенциалом к точке с меньшим, то есть от «плюса» к «минусу».

Смысл правила

Легко понять правило буравчика на примере обычного штопора. Он и выступает в роли буравчика как специального инструмента с резьбой, направленной вправо (вкручивается по часовой стрелке).

Применение

Можно использовать не только в электричестве — для определения направления магнитного поля. Также помогает определять угловую скорость.

Правило правой руки для соленоида

Определение

Соленоидом называется катушка с большим количеством витков. Постоянный, направляемый магнит.

Формулировка

Если направление тока в соленоиде совпадает с направлением пальцев правой руки, то вытянутый большой палец покажет направление вектора магнитной индукции для этого соленоида.

Правило левой руки

Нельзя объединять и путать с правилом буравчика. Их применяют с разными целями.

Что определяет

Определяет направление двух сил:

• силы Лоренца;
• силы Ампера.

Сила Лоренца, применение, формула

Применение: нужно расположить три пальца левой руки (указательный, большой средний) под прямым углом друг к другу. Тогда большой покажет направление силы Лоренца, указательный (направленный вниз) определит направление магнитного поля, а средний — направление тока в проводнике.

Сила Ампера, формула

Определение

Если четыре вытянутых пальца левой руки расположены в направлении тока в проводнике, а вектор магнитной индукции входит в ладонь, то большой палец, направленный под прямым углом, покажет направление силы Ампера магнитного поля, действующей на данный проводник.

\(F_A=B\times J\times L\sin\left(\alpha\right)\)

Примеры задач в физике, электротехнике

Пример 1

Простые задачи по физике на определение направления силы Ампера по правилу левой руки.

Задача

Дан магнит: слева север, справа юг. Куда направлена сила Ампера?

Решение

• ток направлен всегда от юга к северу (от положительного к отрицательному концу);
• представим, что берем этот магнит в левую руку;
• располагаем четыре пальца (кроме большого) по направлению тока (справа налево, от юга к северу);
• расположение поставленного под прямым углом большого пальца покажет нам, что сила Ампера направлена вниз. Отмечаем:

Пример 2

Теперь север расположен справа, а юг слева.

Решение: ориентируясь на предыдущую задачу, можно сразу сделать вывод, что здесь сила Ампера будет направлена вверх. Либо снова проверить это, расположив правую руку по правилу левой руки. Отмечаем направление:

Более сложные задачи.

Пример 3

Задача

Определите силу, с которой однородное магнитное поле действует на проводник длиной 20 см, если сила тока в нем 300 мА, расположенный под углом 45º к вектору магнитной индукции. Магнитная индукция составляет 0,5 Тл.

Решение

\(F_A=B\times J\times L\sin\left(\alpha\right)\)

Пример 4

Задача

Определить силу, оказывающую действие на заряд 0,005 Кл, движущийся в магнитном поле с индукцией 0,3 Тл со скоростью 200 м/с под углом 45º к вектору магнитной индукции.

Решение

Решение задач по теме «Правило левой руки. Индукция магнитного тока»

Цели:закрепить знания учащихся по теме «Решение задач по теме «Правило левой руки. Индукция магнитного тока»»; сформировать навыки расчета задач по этой теме.

1) Организационный момент. Актуализация знаний. Проверка Д/З.

2) Решение задач.

3) Итог урока. Задание и объяснение домашней работы.

1)Организационный момент. Актуализация знаний. Проверка Д/З.

Сегодня на уроке мы закрепим знания по теме «Решение задач по теме «Правило левой руки. Индукция магнитного тока»», навыки расчета задач по этой теме.

Повторение. Проверка домашнего задания.

Проверяем решение домашнего упражнения 36,37

Вопросы для повторения:

1. Как обнаруживается магнитное поле?
2. От чего зависит направление силы, действующей на проводник с током в магнитном поле?
3. Что можно определить, пользуясь правилом левой руки?
4. Как называется и каким символом обозначается векторная величина, которая служит количественной характеристикой магнитного поля?
5. По какой формуле определяется модуль вектора магнитной индукции однородного магнитного поля?
6. Что принимают за единицу магнитной индукции? Как называется эта единица?
7. Что называется линиями магнитной индукции?
8. В каком случае магнитное поле называется однородным, а в каком – неоднородным?

2) Решение задач.Задача 1. Определить силу, с которой однородное магнитное поле действует на проводник длиной 20 см, если сила тока в нем 300 мА, расположенный под углом 45 градусов к вектору магнитной индукции. Магнитная индукция составляет 0,5 Тл. Задача 2. Проводник с током 5 А находится в магнитном поле с индукцией 10 Тл. Определить длину проводника, если магнитное поле действует на него с силой 20Н и перпендикулярно проводнику. Задача 3. Определить силу тока в проводнике длиной 20 см, расположенному перпендикулярно силовым линиям магнитного поля с индукцией 0,06 Тл, если на него со стороны магнитного поля действует сила 0,48 Н. Задача 4. Проводник длиной 20см с силой тока 50 А находится в однородном магнитном поле с индукцией 40 мТл. Какую работу совершит источник тока, если проводник переместится на 10 см перпендикулярно вектору магнитной индукции (вектор магнитной индукции перпендикулярен направлению тока в проводнике). Задача 5. Расставьте на схемах направление силы тока и силы Ампера, используя правило левой руки 3) Итог урока. Задание и объяснение домашней работы. Домашнее задание. §45-46, повторить. Желающие готовят к следующему уроку доклады по темам: Майкл Фарадей, Эмиль Христианович Ленц №1780, 1782,1784, 1791, 1792
