Как запаять наушники с микрофоном

О том, как правильно припаять новый штекер к наушникам (с распиновкой проводов)

Не секрет, что самой распространенной неисправностью любых наушников (затычек, капелек или больших накладных) является поломка провода возле штекера. В этой ситуации ничего не остается делать, кроме как поменять штекер на наушниках. Это легко и под силу вообще любому, кто хоть раз держал в руках паяльник. Единственное, что желательно бы разобраться в хитросплетении проводов (в некоторых наушниках под изоляцией кабеля находится аж 6 проводов!)

Сегодня речь как раз пойдет о том, как припаять наушники к штекеру и при этом не накосячить.

Не нужно ни о чем думать, просто действуйте согласно приведенной пошаговой инструкции и вы без труда отремонтируете свои любимые наушники.

1. Безжалостно откусываем штекер:

2. Как заменить штекер на наушниках? Для этого мы будем использовать старый разъем. Распотрошим его при помощи острого канцелярского ножа, вспоров его прямо по шву. Это метод позволяет разобрать практически любой штекер:

Раскрываем пластиковую оболочку и достаем внутренности. Видите группу контактов, к которым припаяны обрывки проводов?

Запоминаем распиновку проводов наушников (а еще лучше записываем на клочок бумаги к какому контакту какой провод был припаян). Вот стандартная распайка проводов наушников по цветам:

• зеленый провод – это левый канал;
• красный провод – это правый канал;
• желтый (медный) провод – общий.

Более подробную информацию о том, какой провод в наушниках за что отвечает вы найдете далее в этой статье (листайте в самый конец).

3. Теперь надо немного зачистить провода наушников. Как должен выглядеть результат:

соединяем общие провода (которые в бесцветном лаке) вместе и залуживаем самые кончики:

Пару слов о том, как перепаять штекер на наушниках. Лудиться будет плохо, т.к. провода покрыты лаковой изоляцией. Для облегчения процесса можно слегка припалить самые кончики зажигалкой.

О том, как залудить провода от наушников при помощи таблетки аспирина, как показано в этом видео:

Лично я обошелся обычным ножом, которым аккуратно счистил эмалевое покрытие с проводков. А после этого залудил обычным способом — с припоем и канифолью.

4. Теперь находим где-нибудь старую ненужную ручку:

и отделяем от нее самый кончик:
Он и будет корпусом нашего нового штекера.

5. Подготавливаем кусочек термоусадки, которая будет защищать провода от резких перегибов на выходе из штекера:

6. Пришло время припаять провода наушников к штекеру. Паять нужно в полном соответствии с цветами проводов в наушниках (вспоминаем, куда какой цвет был припаян или ищем наш клочок бумаги, где все записано):

Не забудьте предварительно насадить корпус и термоусадку на провод!

7. Убеждаемся, что все работает. Для этого включаем мультиметр в режим прозвонки, втыкаем наушники в уши и поочередно касаемся щупами разных контактов. Должны быть слышны всякие шорохи и щелчки в разных каналах.

Или можно попытаться воткнуть этот недоделанный штекер в телефон или МП3-плеер и запустить музычку. В последнем случае важно убедиться, что правый и левый каналы работают независимо друг от друга (воспользуйтесь регулировкой баланса).

8. Если все звучит как надо, усаживаем термоусадку с помощью строительного фена или обычной зажигалки:

9. Бодяжим пару капель эпоксидного клея:

все склеиваем и оставляем на несколько часов до полной полимеризации.

10. Радуемся тому, как мы починили штекер наушников!

Посмотрите фото, как мне удалось припаять новый штекер к наушникам:

По-моему, это самый простой способ как починить штекер на наушниках из всех предложенных в интернете. При том, что результат получается вполне достойным. Если сильно не присматриваться, то даже и не понятно, что это самоделка.

Кстати, поначалу у меня была мысль приготовить пасту из пищевой соды и суперклея, чтобы использовать ее вместо эпоксидной смолы.

Но оказалось, что эта смесь застывает настолько быстро (практически мгновенно!), что этот вариант пришлось отбросить как непригодный.

Вот и все. Теперь вы знаете, как сделать наушники если сломался штекер и какой провод в наушниках за что отвечает. Всегда старайтесь разобраться в том, как все устроено, как отремонтировать штекер на наушниках своими руками, экономьте свои деньги!

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

• 2 провода (для моно-наушников);
• 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
• 4 провода (для стерео-наушников);
• 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода — плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

• красный — правый канал;
• зеленый, синий или белый провод — левый канал;
• бесцветный лак — общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода — это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы — разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

Вариант второй: у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода — это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Подробная инструкция по замене штекера для наушников с микрофоном приведена в этой статье.

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода — это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Как спаять провода микрофона (наушники) с штекером?

Есть провод он имеет 2 проводка зеленый и красный и есть штекер он имеет 3 железячки с дырочками. задняя и две по бокам. Вопрос, куда что паять ибо я спаял так что звук микрофона идет либо из правого либо из левого динамика. Работает если красный сзади, а зеленый либо слева либо справа, перепаивал и зеленый красный на лево и право, а зад оставлял так и в итоге не работал никакой.

Дополнен 9 лет назад
как узнать какой цвет провода минус а какой плюс
Голосование за лучший ответ

Про тестер слышать приходилось?

KabuZeЗнаток (327) 9 лет назад

Bender Rodriguez Искусственный Интеллект (107807) Купи. Одолжи. Укради. Сделай. В чём проблема? Мы должны этим вопросом заботиться, или кто?

осталось немного вариантов. правый канал не используется но можно запаралелить http://www.reaa.ru/yabbfiles/Attachments/VXA_300_tangenta_+_jack_6_35.JPG

Кроме 2 проводов там идёт ещё оболочка-земля. Вот это и есть третий вывод. (это если стерео звук)
VladimirИскусственный Интеллект (265241) 9 лет назад
Стереомикрофон на компьтерной гарнитуре.

На гарнитуре микрофон монофонический. По стандарту он подключается к левому каналу звука, причём, зелёный (или жёлто — зелёный) — корпус — средний контакт, красный — на соответствующий боковой. Но лучше запаять красный провод на оба боковых. Тогда получится квази-стерео.

Как паять наушники?

Как паять наушники правильно и легко, соединяя 3-5 проводов по схеме, с микрофоном и без него — этим вопросом задаются все любители электронных гаджетов. В большинстве таких девайсов используются аксессуары, не выдерживающие даже малейшего неосторожного обращения. Починить поломку своими руками вполне реально, но перед тем, как припаять тонкие провода к штекеру правильно, стоит разобраться в способах и особенностях этого процесса.

Способы

Основная причина поломки наушников — обрыв провода. Именно он не позволяет слушать музыку или пользоваться гарнитурой с микрофоном в штатном режиме. Обрыв может произойти в непосредственной близости к штекеру или в месте контакта с динамиком. Прежде чем паять наушники и соединять провода между собой, нужно найти место, где локализуется повреждённый участок.

Диагностика выполняется как вручную, так и инструментальным способом.

Среди способов пайки наушников можно выделить следующие.

1. Припоем и канифолью. Предварительное лужение удобно, если провода соединяются с контактными площадками. В этом случае обычно используется паяльник.
2. Паяльной пастой. Она позволяет обеспечить надёжное соединение проводов, если место разрыва находится в середине соединительного кабеля. В этом случае перед пайкой элементы жилы скрепляются скруткой, покрываются паяльной пастой и прогреваются до расплавления состава.

Также вместо пасты может использоваться специальная фольга — плоский элемент, уже содержащий канифоль и припой. Такая лента наматывается на поверхность соединяемого участка и тоже прогревается, а затем изолируется.

Что потребуется?

Для самостоятельного выполнения пайки наушников в домашних условиях необходимо подготовить комплект инструментов и материалов.

1. Паяльник. Для пайки тонких проводов будет достаточно маломощного паяльника с медным, керамическим или никелированным жалом.
2. Источник электропитания. Розетка и удлинитель, если длины провода будет недостаточно.
3. Флюс. Для работы в домашних условиях подойдёт обычная канифоль. Она позволит правильно залудить паяльник и контакты проводов.
4. Припой. Обычно используются составы на оловянной основе в виде проволоки, ленты, пасты. При выборе последних двух вариантов покупать флюс отдельно не требуется.
5. Канцелярский нож для резки бумаги.
6. Расходные материалы. Дополнительные провода на замену, штекеры, если имеющийся вариант пришёл в негодность.
7. Мультиметр для диагностики. С его помощью можно обнаружить, где именно локализована неисправность.
8. Изолента или специальная трубчатая термоизоляция.

Поскольку пайка предусматривает работу с инструментом, нагревающимся до высоких температур, нужно заранее оборудовать место для выполнения этих задач.

Полезен будет специальный коврик из силикона, который можно постелить на любую ровную поверхность. Для паяльника лучше запастись специальным держателем. Для лужения жала в процессе работы будет полезен кусочек фетра, очищать его в процессе работы можно о сосновый брусок.

Пошаговая инструкция

Схема самостоятельной пайки проводов наушников довольно проста. Порядок действий не меняется в зависимости от количества динамиков, наличия коннектора Bluetooth и микрофона. В работе очень важна аккуратность и точность: спаять правильно тонкие, сопоставимые с ниткой по толщине проводки, довольно сложно. Всего в каждой жиле находится 3 контакта:

• 1 или 2 провода в лаковой оболочке без оплётки (по 1 на канал) — заземление;
• зелёного цвета — левый;
• в красной оплётке — правый.

Если наушники выполняют роль гарнитуры, оттенок и количество элементов могут отличаться. В них обычно находится 4 провода: для левого и правого аудиоканала, общий (-) и для видеоканала.

Пайка проводов в месте разрыва

При образовании повреждения на длинном участке провода для устранения неисправности придётся отрезать часть длиной 20-30 мм в месте, где обнаружено отсутствие контакта. При помощи канцелярского или строительного ножа со скошенным лезвием выполняется зачистка изоляции кабелей; если присутствует лаковое электротехническое покрытие, для его удаления используется обжиг.

Все провода внутри разделяются по цветам на 2 канала — для каждого наушника, общая жила заземления не имеет изоляции или помещена в жёлтую оплётку.

Далее останется лишь залудить и спаять концы проводов, соответствующие друг другу. Если для изоляции будет применяться термотрубка, она надевается на кабель заранее. В остальных случаях применяют изоленту.

Пайка динамика

При локализации повреждения в динамике наушников ремонт начинается с демонтажа их корпуса. Действовать необходимо осторожно, чтобы не повредить плату. Освободив контактную площадку, можно визуально обнаружить место обрыва. Его зачищают от припоя, концы отошедшего провода тоже, затем покрывают полудом и соединяют. После завершения пайки останется лишь собрать наушник, проверить его работоспособность.

Пайка в месте разъёма наушников

Порядок ремонта в случае с локализацией проблемы в области штекера наушников, довольно прост.

1. Паяльник разогревается до температуры плавления припоя.
2. Выше штекера на 0,5-1,5 см провод обрезается.
3. Свободный конец разделяется на отдельные элементы. Каждый провод зачищается.
4. Обжигом или механически, наждачной бумагой, с наконечников оголённой жилы удаляется лак.
5. Старый штекер разбирается канцелярским ножом по шву. Он нужен для правильной распиновки проводов. Если деталь менять не планируется, придётся освободить старый штекер от изоляции. В этом случае необходимо предварительно запомнить расположение контактов.
6. Провода продеть в корпус штекера вместе с термоусадочной трубкой. Их концы залудить.
7. Выполнить пайку проводов к контактам. Проверить работоспособность.
8. Изолировать поверхность. Если ранее использовалась термоусадочная трубка, её останется нагреть. Можно заменить этот вариант обычной изолентой.

Ремонт наушников завершён.

Пайка в месте разъёма гарнитуры

В таком разъёме присутствует 5 проводов, 1 из которых приходится на микрофон.

Основная проблема при пайке как раз и заключается в определении порядка соединения контактов.

У всех гарнитур, выпущенных после 2012 года, порядок крепления проводов от края штекера такой:

• красный M+ (микрофон);
• жёлтый M-, с другой стороны от него фиксируется заземление, оно того же оттенка;
• зелёный — правый наушник, синий — левый.

Эта цветовая гамма считается стандартной, но отдельные бренды могут варьировать окраску оплётки. Важно учесть, что контакты микрофона располагаются с одной стороны разъёма, а для заземления и наушников фиксируются на другой. В остальном порядок пайки аналогичен стандартному.

Встречаются также варианте наушников, у которых на 4 контакта приходится 6 проводов. Обычно такой набор встречается в моделях, где установлен блок с кнопкой. Все провода с жёлтыми/медными включениями в этом случае относятся к заземлению. Остальные соответствуют микрофону, левому и правому наушнику.

Рекомендации

Если провода порвались, найти неисправность можно не только при помощи мультиметра. Самая простая диагностика, особенно если соединение подвергалось ударному воздействию, сильному растяжению — проверка вручную. Согнув провод под прямым углом, его нужно прощупать по всей длине, оставив наушники включёнными. То место, на котором появится изменение в динамиках, будет областью разрыва проводов.

Если не удаётся починить паяльником повреждённый наушник, нужная техника отсутствует под рукой, можно справиться и без него. При расположении места обрыва на длинном участке провода можно временно соединить кабель скруткой, предварительно зачистив его от изоляции. Повысить надёжность можно, если использовать паяльную пасту или фольгу, а затем прогреть ремонтируемый участок зажигалкой. Соединённые места покрывают изолентой.

При наличии сохранившихся следов припоя на контактной площадке и концах проводов их можно прогреть, сделав импровизированный паяльник из обычной медной проволоки или гвоздя.

Разогрев наконечник такого «инструмента» на газу или в пламени свечи, можно на время восстановить целостность соединения. Важно лишь помнить, что такая пайка не прослужит долго, впоследствии нужно обязательно провести процедуру заново, с зачисткой и нанесением на кабельные жилы свежего полуда. Все временные способы ремонта являются экстренными мерами, они не гарантируют сохранения достигнутого результата на длительное время.

При пайке проводов наушников полезным приспособлением могут стать обычные канцелярские зажимы или деревянные прищепки. Они выполнят роль мини-струбцин, облегчат фиксацию детали, предотвратят получение травм при близком контакте с раскалённым жалом паяльника. Особенно полезно такое вспомогательное приспособление при починке обрывов в области штекера.

При диагностике повреждений нужно обращать внимание на характер неисправности. Если обрыв неполный, при изменении положения провода звук будет восстанавливаться или появятся шумовые помехи в неисправном канале. При абсолютном отсутствии контакта точнее всего место повреждения покажет исследование тестером.

О том, как спаять провода наушников, сморите далее.

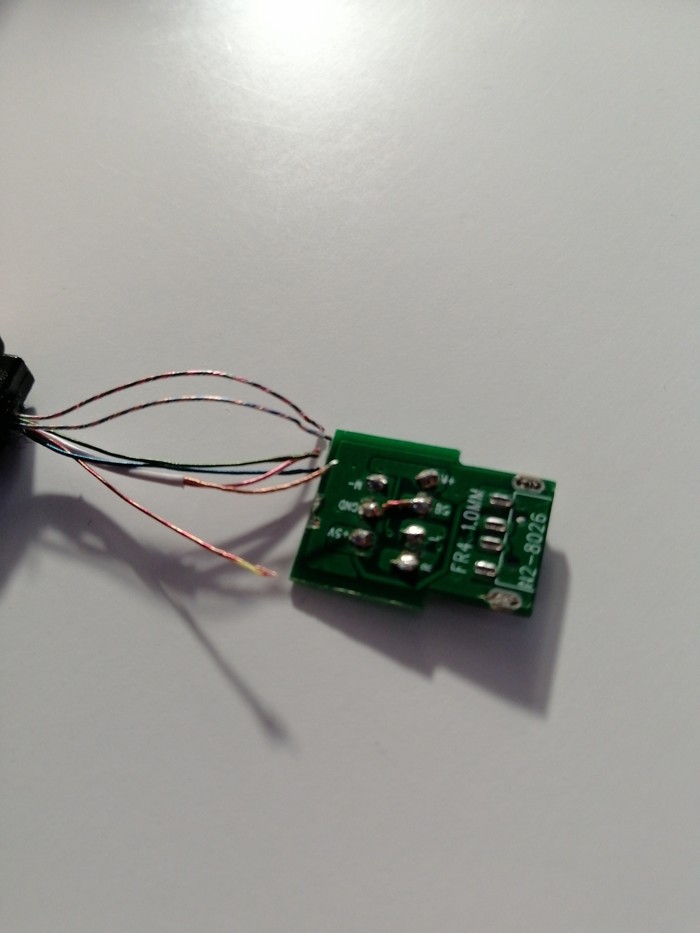

Помогите спаять наушники с микрофоном, штекер USB. 7 проводов ⁠ ⁠

Возьми мультиметр, и замерь сопротивление (перед замером надо обработать провода паяльником, чтобы не мешал лак). У наушников оно должно быть 16 или 32 Ом, у микрофона вроде как должно быть 1-3 кОм.

Еще интересно, куда +5В идет — там случаем между этой платой и гарнитурой нет какой-нибудь прибамбасины? Что за модель-то вообще?

раскрыть ветку
3 года назад

В трубочке, скорее всего +5 вольт. Остальные это микрофон, правый, левый и общие от всего этого. Выяснить где что можно при помощи тестера. На ушах по 30 ом. Правый и левый отличить тоже не проблема. Тем же тестером или с батарейки 1.5 вольта подать и слышим шёлк.

3 года назад

те что в трубке — микрофон. зачищать такие провода — паяло на 400, канифоль и на твердой картонке греть

раскрыть ветку
3 года назад

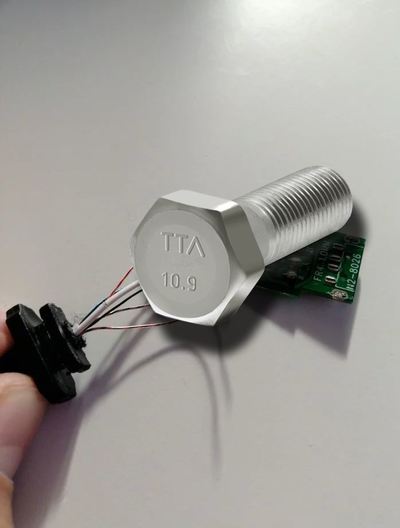

Вот. не благодари )

3 года назад

Там же подписано. М,это микрофон, R, L. Это правий и левый соответственно

раскрыть ветку
Похожие посты
1 год назад

Ответ Vereshch в «В Подмосковье сотрудники склада Wildberries украли 20 видеокарт Nvidia 3070 Ti»⁠ ⁠

Имел опыт работы в пункте выдачи заказов одного интернет -магазина , лет 15 назад .

Так вот пришёл покупатель за очень блатными наушникам . По системе они на месте , а в контейнере с центрального склада пустая корзина .

Служба безопасности приезжала камеры смотрела .

Экспедитора тормошили и грузчиков , которые его загружали . Комплектовщиков проверяли усердно .

В итоге спалился чел из другой смены этого же пункта выдачи . Этот дурень в них на работу через два дня пришёл … Понты взяли верх над разумом .

2 года назад

Почему до сих пор охотятся за советскими наушниками ТДС?⁠ ⁠

Чтобы послушать качественную музыку, мало приобрести высококлассную радиоаппаратуру, надо еще иметь условия для эксплуатации. В наших многоквартирных домах с этим очень проблематично. Чтобы меломаны не нажили врагов в лице соседей , необходимы наушники и желательно с качественным звучанием.

В начале 70х годов начинается производство аппаратуры Высшего класса. Наушники, что выпускалось на тот момент, были рассчитаны на прослушивание низкокачественных источников звука (ДВ-СВ приемники)

Первыми советскими высококачественным наушником стала марка ТДС-1 . Их выпуск начался в 1974 года на Львовском ПО им. 50-летия Октября. Полоса воспроизводимых частот 40-16000 Гц. Вес -500грамм. Цена 20 рублей.

Уже в следующей модели, «ТДС-2», полоса воспроизводимых частот была увеличена до 20-20000Гц. Наушники действительно воспроизводили такую широкую полосу, но весь вопрос с какой неравномерностью АЧХ.

«ТДС-2» выпускали с 1975 года на Тульском заводе «Октава».

С 1977 года к выпуску высококачественных наушников присоединяется Рязанский радиозавод. Дизайн наушников «ТДС-3» стал более вытянутым и угловатым, хорошо изолировал уши: ни внешние звуки не проникали, ни звуки из наушников не были слышны окружающим.

Достоинство этих наушников я оценил, когда вел дискотеки: рядом ревут колонки, а я спокойно подбираю в наушниках следующую песню. Заглянув на днях в комиссионку, не смог пройти мимо этих наушников, купил за 400 рублей. Несмотря на свой возраст, наушники просто в отличном состоянии.

В дельнейшей истории развития наушников произошел резкий рывок в квадрофонию. С 1979 года Саратовский агрегатный завод выпускал квадро наушники «Электроника ТДК-3».

Технология квадро записи звука не смогла завоевать популярность у покупателей и вскоре выпуск наушников прекратили.

Следующая модификация наушников получила номер не по порядку: «ТДС-101» выпускали с 1980 года на закрытом предприятии Киева а/я 649/1.

В мире началось активное применение изодинамических излучателей. СССР так же не остался в стороне и были разработаны изодинамические наушники ТДС-7. На момент выпуска это были наушники с самым качественным звучанием.

Несмотря на высокую цену в 49 рублей, наушники пользовались высоким спросом. Поэтому к выпуску этой модели были привлечены радиозаводы в Ленинграде (Магнетон), Кишиневе(Счетмаш), Качканарах (Форманта).

С 1982 года еще и Саратовский завод «Агрегат» приступил к выпуску изодинамических наушников другой модификации ТДС-5.

В 1982 году, зачинатель марки ТДС, Львовское ПО имени 50 лет Октября перешло на выпуск новой модификации ТДС-8 Феникс.

В 1985 году Бердский радиозавод начинает выпуск нового поколения наушников-открытых, ТДС-9Б. Это позволило уменьшить вес наушников практически в 10 раз.

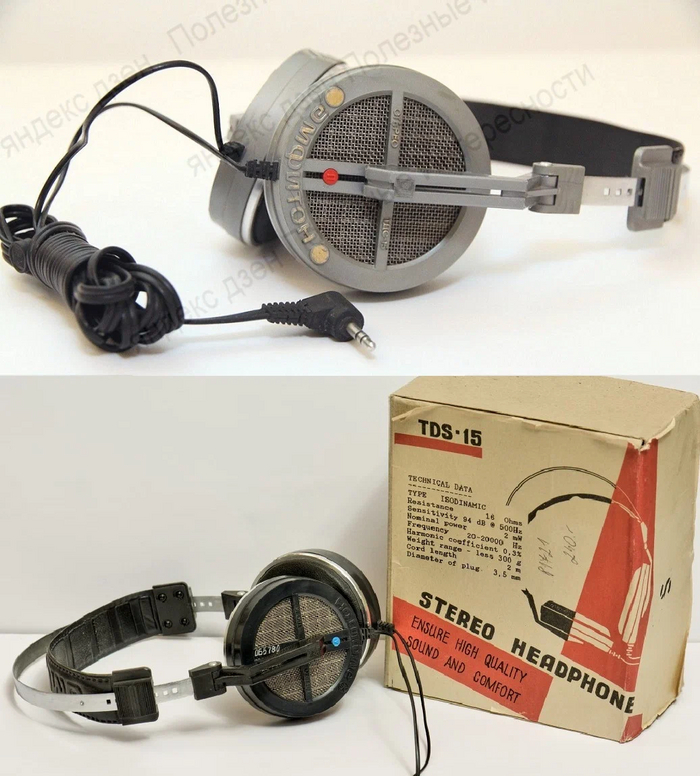

Эти наушники стали основоположниками целой серии модификаций: ТДС-14, ТДС-17 и т. д.

Дальнейшим развитием изодинамических наушников ТДС-7 стала модель ТДС-15. Выбор полностью открытого корпуса и более тонкой мембраны существенно улучшили качество звучания наушников.

Это уже были наушники не уступающие по качеству зарубежным, при несравнимо низкой цене.

Дальнейшим развитием изодинамических наушников стали модели ТДС-21 и Амфитон Н-25С.

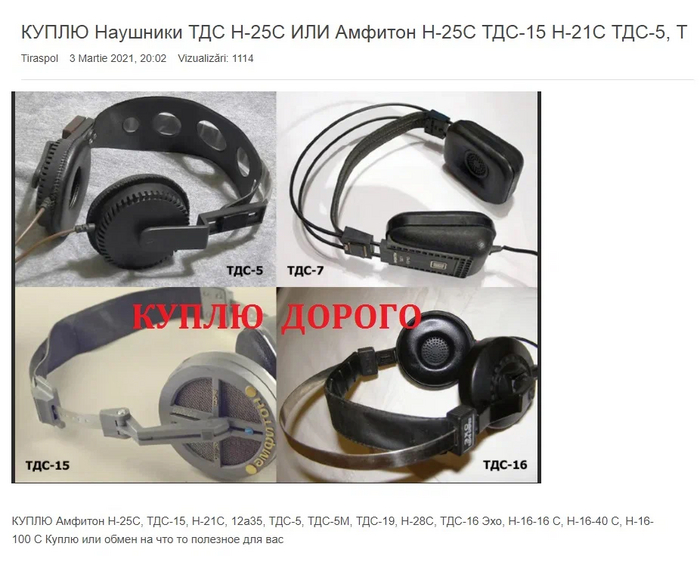

Даже спустя 30 лет частенько вижу объявление в разделе КУПЛЮ.

За полвека истрепались корпуса наушников и потерялся товарный вид. Есть шанс купить старье за копейки. Ну и главное-в них изумительные динамики в рабочем состоянии! Такого класса наушники сейчас стоят не одну сотню долларов.

Показать полностью 13
2 года назад

Custom IEM DIY girl-edition⁠ ⁠

После успешного решелла Westone 1 (Custom IEM DIY или решелл Westone 1) захотелось сделать простенькую двухдрайверную арматурную конфигурацию.

Выбор динамиков пал на самые дешёвые варианты, что есть из Knowles на али — басовый CI-30120 и средне-высокочастотник RAD-33518. Крайне удивился миниатюрности второго, на фото сравнение с динамиком из Sennheiser CX-300.

Подключил их параллельно, предварительно спаяв проводки, вырванные из старых наушников. Что-то не совсем понимаю, как найти подобные в продаже, если кто-нибудь в курсе правильного названия проводов как в средненьких затычках — 0.2мм многожильный с диэлектрической краской/покрытием, желательно без кевларовой нити внутри, подскажите пожалуйста. Динамики склеил друг с другом смолой. Выглядит не очень аккуратно, согласен. Ещё тренируюсь паять.

Процесс создания шелла подробно описывал в прошлом посте, повторяться не буду. Но сейчас разжился дремелем на 150 Вт, дело пошло быстрее.

На звуковод от басового драйвера поставил фильтрик на 4700 Ω (действительно ли есть связь с Омами это или какие-то другие попугаи пока не разобрался, но чем больше значение, тем сильнее срезаются пики на АЧХ. В теории. Картинка замеров АЧХ с форума headfi). Маленький драйвер оставил без фильтра.

Далее монтаж внутрянки в шелл, закрепление его неподвижно путём припекания смолой к корпусу, финальное отрезание звуководов. Также прилепил сеточку, которая по идее должна защищать малюсенькие отверстия от ушной серы и прочего. Лицевая панель вырезана из готового листа акрила 1мм.

Подготовка к покраске занимает очень много времени, изгибов и труднодоступных мест тут с избытком, наждачкой не везде получается залезть. Каждая неровность в итоге будет видна на финальном результате. Красилось всё цветным гель-лаком для ногтей, где-то в 4 слоя, на последнем сделан «дизайн» и покрыт топом без липкого слоя. Но должной шумоизоляции не вышло, поэтому звуковод наращивался этим топом до необходимого, ибо сейчас делал наушники не себе, и поэтому понять где нарастить, а где спилить ещё сложнее. В итоге получилось такое:

Но не всё так гладко — из-за того, что у используемого в этот раз MMCX коннектора упор только изнутри (решил взять такой, потому что монтаж гораздо проще, чем в прошлый раз, где упор был снаружи), он продавился внутрь и джек уже до него не доставал, никак притянуть не получилось. Видимо слишком мало смолы держало его с раковиной в контакте. К тому же были нарекания по посадке именно на этом наушнике. Пришлось вскрывать и всё делать заново прямо начиная со слепка уха.

Но и на этом не закончилось — криво направил коннектор, джек «папа» провода упирался в голову так, что даже не давал правильно сесть наушнику. Рассверлил всё около него, подвинул, залил смолой, наконец всё вроде в порядке.

В итоге заказчица после всех мучений осталась довольна качеством звука, а я начал подбирать арматуры к следующей сборке, которая кстати уже готова. Но о ней в следующем посте.
