Азбука Морзе

Внимательно изучи историю Азбуки Морзе. Чтобы запомнить знаки, есть несколько способов. Мы используем вспомогательные слова. Каждое вспомогательное слово начинается на букву азбуки, а разделение по слогам поможет определить тире и точки в знаке.

Например, рассмотрим букву «В». Вспомогательное слово – «ВА-ВИ-ЛОН». Начинается на букву «В». Слог, в котором есть буква «А», обозначается точкой. Слоги, в которых нет буквы «А», обозначаются тире. Значит буква «В» в Азбуке Морзе обозначается: точка-тире-тире.

Азбуку Морзе нужно знать, чтобы уметь передавать и принимать важную информацию в определенных условиях. Если тебя заинтересует сигнализация и шифрование, ты без труда выучишь Морзе. Но в любом случае, постарайся разобраться в ней, передать и принять разными способами послания своим друзьям.

Из истории азбуки Морзе

Азбуку Морзе изобрел американец Сэмюэль Финли Бриз Морзе в 1838 году. И это изобретение использовалось всем человечеством более 100 лет, пока на смену ей не пришли более новые технологии связи. Азбука Морзе представляет собой телеграфный код. Каждая буква алфавита, цифра или знак обозначаются серией коротких или длинных включений электрического тока. Короткие включения — это точки, длинные – тире. Скауты используют также световую азбуку Морзе (например, фонариком), звуковую (например, свистком), а во время тренировок используют флажки, руки и пальцы.

Вначале азбука Морзе применялась в специальных телеграфных аппаратах (которые к слову тоже изобрел Сэмюэль Морзе) для осуществления передачи и приема сообщений посредством телеграфной связи. На одном конце провода находился передатчик, так называемый телеграфный ключ, а на другом – электромагнитный приемник, который осуществлял управление механизмом, пишущим на бумажную ленту. Данный аппарат практически в неизменном виде просуществовал с конца 30-х годов XIX столетия до середины XX века.

В телеграфии неравномерный код Морзе был заменен равномерным кодом, однако даже в настоящее время энтузиасты радиолюбители используют Азбуку Морзе для общения. Телеграфная азбука, «Морзянка» — так называют изобретение Сэмюэла Морзе.

Практическое задание:

1. Зашифруй для своего друга простую фразу (не пользуясь шпаргалкой). Попроси друга зашифровать для тебя простую фразу. Обменяйтесь записками. Не подглядывая в учебник, расшифруйте записки.

2. В следующий раз усложните текст записок. Например, увеличьте количество слов в фразе.

3. Старайся каждый день по памяти зашифровывать и расшифровывать простые фразы.

ПРИЛОЖЕНИЕ 10. ТАБЛИЦА ЗНАКОВ АЗБУКИ МОРЗЕ

• — • — — — Знак — сигнал принял ясно, но расшифровать не могу. Проверьте набор (кодирование).

Знак общего вызова (— • — • —) делается в том случае, если светограмма адресуется всем, находящимся в пределах видимости сигнализирующего.

Знак Военно-морского свода (• • — — •) делается после знака общего вызова или после позывных для указания, что светограмма состоит из сигнальных сочетаний военно-морского свода.

Знак Шлюпочной сигнальной книги (— — — — • — • •) делается после знака общего вызова или позывных для указания, что светограмма состоит из сочетаний шлюпочной сигнальной книги.

Знак шифра (— • • — • • —) делается после знака общего вызова или позывных для указания, что светограмма состоит из шифрованных (кодированных) групп.

Знак ответа (• • • — •) делается по приеме каждого слова клера и каждого сигнального сочетания (при сигналопроизводстве светосигнальными фонарями) в подтверждение принятого, при передаче светограмм клотиком на закрытых рейдах — включением белого клотикового огня.

Знак вопроса (• • — — • •) делается в конце светограммы вместо знака окончания, если требуется ответ (он же знак повторения делается на непринятое сигнальное сочетание или слово).

Примечание. На знак повторения передающий повторяет последнее переданное им сигнальное сочетание или слово.

Знак ошибки (• • • • • •) делается вслед за ошибочно переданным словом клера или сигнальным сочетанием. После знака ошибки повторяется в исправленном виде переданный ранее текст.

Знак исполнительный (— — • • —) или исполнительный огонь (красный клотик) на закрытых рейдах делается после светограммы, требующей одновременного исполнения приказания.

Знак отменительный (• • — •) делается после знака общего вызова или позывных при необходимости отмены только что переданной светограммы.

Знак разделительный (— • • • —) делается для отделения одного сигнального сочетания от другого.

Знак молчания (— — — — — — — — — —) делается в тех случаях, когда необходимо, чтобы всякие переговоры световыми средствами были немедленно прекращены.

Вновь переговоры могут быть начаты после знака отменительного (• • — •).

Примечание. Право делать знак молчания принадлежит командиру высшего соединения; однако в случаях, не терпящих отлагательств, этот сигнал может быть сделан любым кораблем за полной ответственностью командира, который должен при первой к тому возможности донести о причине, вызвавшей этот сигнал.

Знак ожидания (• — • • •) делается в тех случаях, когда внезапно требуется на время прервать передачу или прием.

Знак номера (— • • — •) делается после передаваемого текста перед знаком окончания.

Знак окончания (• — • — •) делается при окончании передачи, если не требуется ответа.

Знак —не могу читать вашей передачи (плохо наведен фонарь, плохо горит свет или мешает рядом расположенный яркий огонь) (— — — • —).

Знак — сигнал принял ясно, но расшифровать не могу. Проверьте набор (кодирование) (• — • — — —).

Важное

Главное в военных СМИ за неделю: восстановление «Лошарика», снижение экспорта оружия, подшипники для первого вертолетоносца

15 марта 2024 в 17:25

Важное

До конца марта экипаж поднимется на борт первого патрульного ледокола проекта 23550

14 марта 2024 в 8:47

Важное

ТАСС: восстановленный «Лошарик» выйдет на испытания уже летом 2024 года

13 марта 2024 в 8:55

В 2025 году флот США готов вывести из эксплуатации 19 кораблей и судов

Азбука Морзе

Азбука Морзе («код Морзе», «Морзянка»), перечень сигналов, состоящий из ряда цифр, букв алфавита, знаков препинания и прочих символов, являющихся способом знакового кодирования. Сам код состоит из точек и тире, воспроизводящихся с помощью радиосигналов или прерыванием постоянного электрического тока. Свое название Азбука Морзе получила в честь Сэмюэла Финли Бриз Морзе .

История создания

Художник-изобретатель Сэмюэль Морзе

Уже в раннем детстве у Сэмюэла обнаружились способности к рисованию. Морзе был любознательным и всегда интересовался наукой, поступив в Университет Йель , 16-летний Сэмюэл Морзе посещал популярные тогда лекции об электричестве. Прошло много лет, прежде чем интерес перешел в практическое применение знаний. Известный как изобретатель, тем не менее, в искусстве тоже оставил свой заметный след.

В 1832 году отправившись в плавание из Гавра в Нью-Йорк на пакетботе SALLY , он обратил внимание как доктор Чарльз Томас Джексон развлекал публику, демонстрируя свой опыт-фокус. В основе его было применение электромагнитной индукции [1] , стрелка компаса начинала вращаться, стоило поднести кусок провода находящийся под электрическим напряжением. У Морзе возникла идея, что можно было бы передавать по проводам определённые сигналы, за месяц плавания он набросал предварительные чертежи прообраза телеграфа.

Изобретение телеграфа

Азбука телеграфа Шаппа.

Телеграф существовал еще с XVII века, оптический телеграф [2] Клода Шаппа был изобретен в 1792 году и долгое время использовался как в Старом [3] , так и в Новом Свете [4] .

Стрелочные телеграфы и телеграфы с указателями были не особенно удобны. Большую роль играл человеческий фактор , телеграфист на приемной станции должен был быстро считывать поступавшие знаки и не всегда мог проверить точность передаваемого сообщения

Благодаря помощи коллеги с химического факультета, Леонарда Гейла , аппарат подал первые признаки жизни. Электричество в аппарате Морзе поставляли маломощные гальванические батареи [5] , чем длиннее был провод между передатчиком и приемником, тем больше батарей требовалось. Морзе с помощью Гейла постепенно довел длину провода 300 метров.

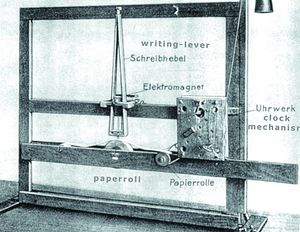

Первый аппарат Морзе весил 83,5 килограмма.

В состав прибора входит рычаг на пружине, нажатием на него передается импульс. В зависимости от продолжительности нажатия, импульс получался коротким или длинным. На приемном конце использовался электромагнит [6] , к его якорю в соответствии с пришедшими импульсами притягивалось одно плечо рычага [7] . К другому плечу прикреплялся карандаш, как только поступал электрический ток, карандаш опускался и оставлял отметку на движущейся бумажной ленте в виде линии. При прекращении подачи тока, карандаш поднимался, таким образом получался пробел.

В сентябре 1837 году Морзе демонстрирует свое изобретение в Нью-Йоркском университете. В зале присутствовал промышленник из Нью-Джерси Стив Вейл . Заинтересовавшись новшеством, он предоставил помещение для опытов и пожертвовал 2 тысячи долларов, с условием, что Морзе должен взять в помощники его сына Альфреда. Альфред Вейл обладал инженерным мышлением, он внес значительный вклад в создании азбуки Морзе и улучшении передатчика.

Осознавая потребность в объединении единой системой связи тысячи километров Атлантического побережья (обычные семафоры не эту роль не годились), в 1843 году правительство Северо-Американской республики вручает Морзе субсидию в 30 тысяч долларов. Линия протяженностью в 65 километров была проложена между Вашингтоном и Балтимором. 24 мая 1844 года по этой линии передали первую телеграмму со словами «Чудны дела твои, Господи!».

Первая телеграмма.

Морзе демонстрирует ученым свое изобретение.

В 1858 Чарльз Уитстон создает автоматический телеграфный аппарат с использованием перфоленты . Оператор с помощью кода Морзе набивал сообщения на перфораторе , подачей ленты в телеграф осуществлялась передача. Таким способом можно было передавать до 500 букв в минуту, это в пять-шесть раз больше, чем при ручной работе посредством ключа. На приемной станции самописец набивал сообщение на другую бумажную ленту.

В последствии самописец заменили сигнализатором, преобразовывавшим точки и тире в долгие и краткие звуки. Операторы слушали сообщения и записывали их перевод.

Телеграф Морзе применялся не только в XIX, но и в XX веке. В 1913 году российская телеграфная сеть на 90% состояла из аппаратов Морзе.

Азбука Морзе

Телеграф Морзе.

Изобретенный аппарат не мог отображать буквы, только линии определённой длины. Поэтому к каждому знаку алфавита и цифре была присвоена своя комбинация, состоящая из сочетаний коротких и длинных сигналов , которые изображались на бумажной ленте.

Исходная таблица «кода Морзе» отличается от используемой в наши дни. В ней использовались знаки не двух, а трех разных длительностей(точка, тире и длинное тире). На редко встречающиеся буквы и цифры пришлись комбинации из трех-пяти знаков, некоторые символы имели паузы внутри своих кодов. Из-за многочисленности знаков, создавалась путаница, что существенно усложняло работу приема телеграмм.

Распространяясь по миру, азбука пережила массу превращений. В русском языке латинские буквы были заменены на созвучные им кириллические. Японцы с их иероглифическим письмом изобрели свой вариант азбуки Морзе, в так называемом «коде Вабун» каждое сочетание точек и тире обозначало не отдельную букву, а целый слог.

Код постепенно дорабатывался, кодировки современной и исходной таблиц совпадают примерно для половины букв и не совпадают ни для одной цифры. В нынешнем коде Морзе каждой букве соответствует комбинация из длинных посылок (тире) и коротких посылок (точек). Пауза между знаками в букве — одна точка, а между буквами в слове 3 точки, пауза между словами 7 точек.

Ключ Морзе

На практике запоминание комбинации точек и тире для каждой буквы возможно при малой скорости передачи, но при увеличении скорости наверняка будут ошибки. Для серьезного изучения кода нужно запоминать не количество точек и тире в букве, а «напев» , который получаются когда звучит буква целиком. Таким образом, когда вы слышите напев «Гаа-гаа-рин», это значит была передана буква «Г». В зависимости от школы обучения «Напевы» могут различаться. Если в радиограмме только цифры, то вместо пяти тире передается только одно тире. Для самых популярных в обиходе фраз и букв, были разработаны упрощенные комбинации букв или цифр.

Хотя в наши дни принято использовать современные методы связи, благодаря своей простоте и надежности, профессионалы и любители используют «морзянку» в радиосвязи и в нынешнее время.

Использование «морзянки»

Сигнальный прожектор.

Проходя большие расстояния, сигнал может искажаться, на него накладываются помехи , сигнал переданный кодом Морзе проще распознать и сохранить. Кодирование можно осуществить в ручную, запись и воспроизведение сигналов происходит с помощью простейших устройств. Являясь простой и надежной системой кодирования, азбука Морзе применяется практически во всех областях, где используется связь CW .

Благодаря наличию коротковолнового радиопередатчика с передачей Азбуки Морзе, в затруднительных ситуациях можно передать информацию для служб спасения и информация дойдет с места катастрофы.

Широкое применение Азбука Морзе получила в военной радиосвязи. Во флоте посредством сигнальных прожекторов , азбука Морзе используется в визуальной связи между кораблями находящимися в прямой видимости в условиях радиомолчания [8] . Маяки и буи сигнальными огнями передают определённые буквенные сочетания азбукой Морзе и эти сочетания приведены в лоциях.

Азбука Морзе это международный язык, обычному человеку на всякий случай достаточно знать только сигнал SOS .

SOS

Для ускорения радиообмена в широкое использование были введены аббревиатуры, трёхбуквенные «Q-коды» и многочисленные жаргонные выражения. От того передается Q код в виде вопроса или утверждения, меняется его значение.

SOS рус. СОС — международный сигнал бедствия в радиотелеграфной связи. Сигнал передается без каких-либо межбуквенных интервалов и представляет собой последовательность «три точки— три тире— три точки». Принято считать, что SOS является аббревиатурой от фразы Save our souls рус. Спасите наши души или Save our ship рус. спасите наш корабль , это не так.

В голосовой связи сигнал SOS не применяется, сигналом бедствия служит Mayday.

Запрещено подавать сигнал SOS, если на то нет реальной угрозы для жизни людей или судна на море.

Примечания

1. ↑ Явление возникновения электрического тока в замкнутом контуре при изменении магнитного потока проходящего через него.
2. ↑ Так называлась система башен-семафоров, выстроенных цепочкой в пределах прямой видимости друг от друга.
3. ↑ Область земли, известная европейцам до открытия Америки в 1492 году, в неё входят 2 материка (Евразия, Африка).
4. ↑ Название Америки, данное ей европейскими первооткрывателями.
5. ↑ Химический источник электрического тока, основанный на взаимодействии двух металлов и/или их оксидов в электролите, приводящем к возникновению в замкнутой цепи электрического тока.
6. ↑ Устройство, создающее магнитное поле при прохождении электрического тока.
7. ↑ Не зависимо от мощности батареи, послать сигнал она могла лишь на ограниченное расстояние. Эта проблема была решена с добавлением электромагнитного реле, одного из изобретений профессора Джозефа Генри .
8. ↑ Запрет работы радиотехнических средств на передачу с целью скрыть от радиоразведки противника местонахождение и действия своих сил. Соблюдение радиомолчания подразумевает работу радиотехнических устройств только на прием.

Литература

Рыжов К.В. 100 великих изобретений – М.: Вече, 2000. – 528 с.

Ссылки

• МОРЗЕ-художник, который кое-что изобрел

• Телеграфный аппарат Морзе

• Про азбуку Морзе

• nag.ru

• ru.wikipedia

Как выучить азбуку Морзе

Ну что, друзья, будем изучать азбуку Морзе. Что такое азбука Морзе знают все, может быть кроме самых молодых и нелюбознательных.

Как выучить? Ну здесь всё просто и непросто. По крайней мере скорость до 80 знаков в минуту могут осилить все. Как я уже писал, обучался азбуке Морзе я в Ленинградском Мореходном Училище. И было это уже много лет назад. Но как это было и как нас учили, да и саму азбуку я помню очень хорошо.

Учил нас этому делу очень умный человек и профессионал Борис Ефимович Китаевич. Мастер своего дела, да и просто очень хороший человек.

Обучение проходило таким образом.

Приём

На доске писались буквы штук пять в день с расшифровкой точками и тире.

Звучать это будет так:

Неплохо бы было иметь товарища и изучать это дело вместе. Друг передаёт, вы принимаете. И наоборот. Заодно оттачиваете и приём и передачу.

Постепенно наращивайте скорость. Не беда, если вы не успеваете принимать и записывать текст. Пишите то, что слышите. И сами заметите, что с каждым днём у вас получается всё лучше.

Приём несмыслового текста

Одновременно неплохо бы принимать несмысловой текст. Это группы букв по пять штук в каждой.

Выглядит это так:

ОЕКТЬ НЕЦБЛ ПФМКЩ ТДУИЬ ГЗГЛД ЙЬЗКЬ ФСУЕЖ КНГСЪ ЙКУНХ ЙХШУИ
ГЕЪИТ КРЙДЮ УПЯСУ НЩТКИ НЦЮЖ НЙДЗЫ ЯМЦЩ ППУЬЬ ЙИСУЩ ТАЭДФ

Это будет посложнее. Придётся начинать с меньшей скорости, чем приём смыслового текста.

Приём английского текста

Научившись более или менее принимать смысловой русский текст можно начинать приём английского текста. Тем более, что звучание английских букв соответствует русским. Посмотрев таблицы русских и английских букв вы это увидите.

И ещё я бы не советовал изучать азбуку Морзе по напевам. Нет смысла дополнительно учить ещё напевы.

Есть ещё десять цифр и знаки препинания, где напевы уже не катят. И всё равно же вы их выучите. Я вам гарантирую мелодия буквы отложится у вас в голове и без всяких дай закурить!

Дерзайте, и у вас всё получится!
