Почему герметичные контакты работают надежнее обычных

Герметичные контакты.

Контакты обычных реле работают в среде атмосферного воздуха, они загрязняются пылью парами металлов, покрываются окислами подвергаются влиянию различных атмосферных агрессивных газов, водяных паров. Все эти факторы понижают надежность их работы и износостойкость. Указанные явления можно ослабить или практически исключить, если поместить контакты в инертный газ или вакуум.

Одним из наиболее перспективных направлений усовершенствования контактных устройств особенно на малые токи и напряжения является разработка герметичных магнитоуправляемых контактов ГЕРКОНов

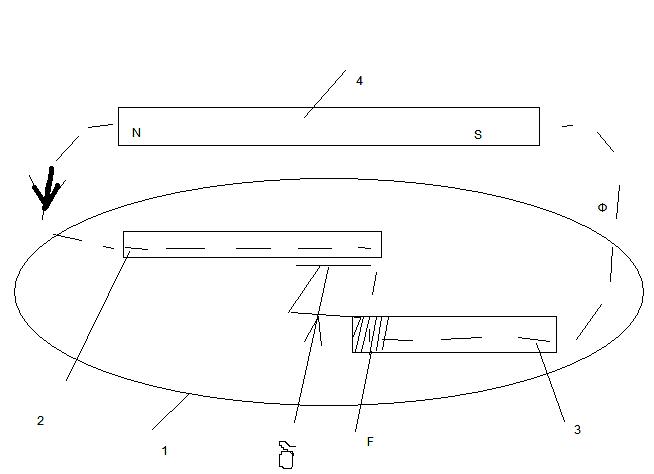

1-стеклянный баллон, заполнен инертным газом(азот аргон водород)

2,3- электроды , выполнены из магнитного материала, являются одновременно и магнитопроводом.

F- концы электродов в месте контактирования покрываются слоем благородного металла либо сплавом.

4- постоянный магнит, либо катушка.

Управление м.к. осуществляется магнитным полем, которое может создаваться либо катушкой либо постоянным магнитом, магнитный поток замыкается через электроды и воздушный зазор, замыкая контакты.

Размыкание контактов осуществляется за счет упругих свойств электродов. Таким образом, электроды выполняют функции контакта, магнитопровода и пружины.

Преимущества герконов

1). возможность работы в ус­ловия к повышенной влажности, запыленности и т. п.

2) простота конструкции, малые масса и габариты,

3) высокое быстродействие

4) отсутствие трущихся деталей и сложных кинематиче­ских пар обеспечивает надежную работу герконов в тече­ние 10 6 —10 8 циклов;

5) высокая электрическая прочность междуконтактного промежутка;

7) возможность управления как электромагнитным полем, так и полем постоянного магнита, что расширяет функ­циональные области применения герконов;

8) надежность работы в широком диапазоне температур(от -60 до +120 °С);

1)хрупкость стеклянного баллона, чувствительность к ударам и вибрации, что требует спец мер по амортизации места установки герконов;

2)значительное время вибрации контактов, которое может составлять до половины времени срабатывания;

Параметры контактных конструкций

Зазор— кратчайшее расстояние между разомкнутыми контактными поверхностями подвижного и неподвижного контактов.

Провал— расстояние, на которое сместится подвижный контакт , если при замкнутом положении подвижной системы убрать неподвижно закреплённый контакт. Этот провал даёт возможность создать дополнительное сжимающее усилие, т к контакты соприкасаются раньше, чем система перемещения контактов доходит до упора. Провал определяет запас на износ контактов при заданном числе срабатываний. По мере износа контактов уменьшается провал и дополнительное сжатие пружины.

Контактное нажатие— сила, сжимающая контакты в месте соприкосновения

Износ контактов:

Под износом контактов понимают разрушение рабочей поверхности коммутирующих контактов, приводящие к изменению их формы размера массы и к увеличению провала.

Износ под действием электрических факторов будем называть электрическим износом — эл. эрозией . Износ под действием мех. факторов рассматривать не будем он меньше электрического.

При размыкании сила сжимающая контакты снижается до 0, резко возрастает переходное сопротивление контакта и плотность тока в последней площадке контактирования. Площадка сильно разогревается и между расходящимися контактами образуется контактный перешеек из расплавленного металла, который в дальнейшем рвется. При этом в промежутке между контактами могут возникнуть различные формы электрического разряда: при токе и напряжении больше минимально необходимых значений (для меди 0.5А и 15В) возникает дуговой разряд.

Учитывая что наличие дуги существенно меняет характер и величину износа различают эрозию — износ контактов при малых токах, когда дуга отсутствует, и износ при больших токах при наличии дуги.

Износ контактов при малых токах

на расходящихся контактах между контактами возникает перешеек из расплавленного металла. Износ происходит вследствие распыления и разрыва контактов

Износ контактов при больших токах:

Износ происходит как при размыкании так и при замыкании и зависит от многих переменных факторов. Износ контактов зависит:

1. от числа размыканий прямо пропорционален числу размыканий

2. от напряженности магн. поля (при малых напряжённостях дуга находится в одних и тех же опорных точках, что приводит к увеличению износа. С ростом Н растёт скорость движения опорных точек дуги, контакты меньше нагреваются и оплавляются, износ снижается. Но при некоторой Н износ возрастает ( на расходящихся контактах между контактами возникает перешеек из расплавленного металла) : возрастают электродинамические силы так, что выбрасывается весь расплавленный металл из промежутка между контактами

3. от напряжений практически не зависит

4. от тока: износ растет с увеличением тока. При неизменных условиях зависимость близка к линейной.

5. от ширины контакта. При каждом отключении расплавляется, испаряется выгорает опред. кол-во металла. Это металл их площадок контактирования. Изменение кол-ва металла влияющего на износ в области касания может быть достигнуто за счет изменения ширины контактов

6. от скорости расхождения— практически не влияет. Только при малых скоростях расхождения контактов износ увеличивается.

7. при замыкании: имеет место эл. износ, который в ряде случаев превосходит износ при размыкании, он вызван дребезгом контактов возникающих при замыкании.

Дребезг возникает при соударении контактов происходит упругая деформация обоих контактов, приводящая к отбросу подвижного контакта – он отскакивает от неподвижного (как мячик). Под действием контактной пружины происходит повторное замыкание контактов. Этот процесс повторяется несколько раз. При каждом отбросе между контактами возникает эл дуга, вызывающая износ контактов.

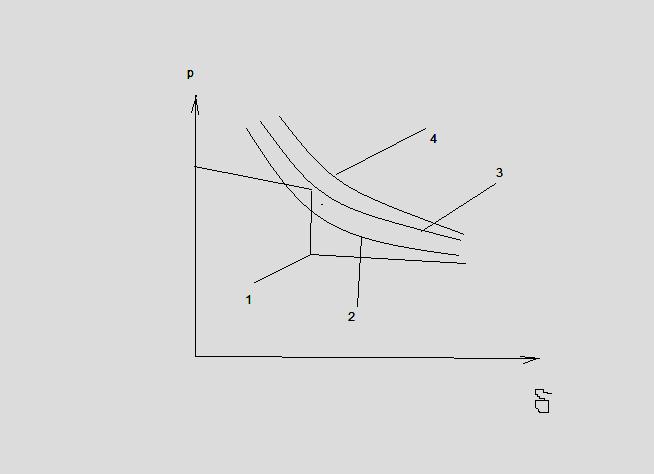

1. о т соотношения мех. и тяговой характеристик аппарата:

скорость движения контактов определяется соотношением между механической и тяговой характеристиками. Чем больше запас тягового усилия 4 тем больше будет скорость, а следовательно будут большими удар и дребезг контактов.

При недостаточном тяговом усилии (2)происходит остановка подвижной системы в момент соприкосновения контактов, что так же приведет к повышению износа. Для обеспечения минимального износа тяговая характеристика должна обеспечивать четкое включение аппарата и не иметь чрезмерных запасов(3)

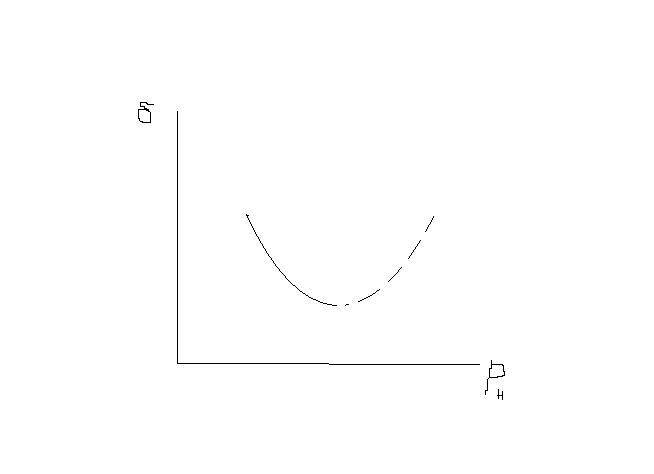

8.от начального нажатия: начальное нажатие на контакты в момент соприкосновения- эта сила которая противодействует отбросу контактов при их соударении. Чем больше эта сила, тем меньше будут отброс и дребезг, а значит и износ

9.От жёсткости контактной пружины. Повышение начального нажатия ограниченно тяговой характеристикой. Если начальное нажатие превосходит МДС втягивающей катушки и имеет место отброс всей подвижной системы, износ начинает возрастать (штриховая часть). При большой жесткости отброс контактов будет несколько меньшим, износ снизится.

При включении эл аппаратов в их контактных системах могут иметь место следующие процессы:

1. вибрация контактов (дребезг)
2. эрозия на поверхности контактов в результате образования эл разряда между ними

Дребезг контактов.

Процесс дребезга при соударении контактов может быть представлен следующим образом. В момент t = 0 произошло соприкосновение контактов (точка А), в цепи появился ток, напряжение на контактах упало до нуля и началось смятие материала и торможение контакта. В точке В подвижный контакт остановился. Началось упругое восстановление материала контактов и обратное движение подвижного контакта.

Если бы материал был абсолютно упругим, то контакт восстановился бы до первоначального, практически же будет наблюдаться некоторая остаточная деформация. В точке С упругое восстановление материала контактов прекратилось, но подвижный контакт по инерции продолжает отходить. Происходит разрыв контактов. Ток в цепи становится равным нулю, напряжение на контактах восстанавливается. Контакт отходит на расстояние x и под действием контактной пружины снова замыкается (точка D). Происходит повторное смятие материала и его восстановление, и так — несколько раз с затухающей амплитудой.

На рис.2 обозначено: хк — амплитуда колебаний контакта; хД — величина упругой деформации; х0 — остаточная деформация.

Рис.2. Дребезг контактов при замыкании

Если хк > хД, то произойдет разрыв цепи со всеми вытекающими последствиями. Такой дребезг является опасным.

При вибрации контактов происходит многократное образование электрической дуги, которое приводит к их сильному износу из-за оп­лавления и распыления материала контактов. В связи с износом контактов уменьшается усилие их нажатия во включенном положении, что приводит к повышению переходного сопротивления. При большом числе включении и отключений возможен быстрый выход контактов из строя.

Применяемые контактные материалы обладают достаточной упругостью, поэтому даже теоретически избежать дребезга контактов при их замыкании невозможно. В таком случае необходимо конструировать аппараты и их коммутирующие контакты так, чтобы дребезг контактов был неопасным.

Коэффициент восстановления для некоторых материалов

Поделочная сталь …………………. 0,5

Увеличение начального сжатия пружины или увеличение жесткости с контактной пружины ведут к снижению амплитуды дребезга. Увеличение тягового момента М, так же как и увеличение угловой скорости, ведут к повышению амплитуды дребезга.

Для снижения дребезга при замыкании применяют также искусственные меры, основанные главным образом на компенсации отбрасывающих усилий, возникающих при соударении контактов.

— При соответствующем подборе параметров системы (масса, жесткость пружин, скорость) можно достигнуть существенного снижения времени дребезга контактов и замыкания без дребезга.

1. за счет увеличения начального нажатия и
2. увеличения жесткости пружины,
3. уменьшения массы подвижных контактов и скорости их замыкания.
4. амортизация магнитной системы— между мостиковым контактом и ведущей траверсой помещается вкладыш из специального пористого материала (вроде пористой или губчатой резины). При ударном сжатии в момент касания контактов противодействующие усилия вкладыша весьма велики. Они препятствуют отбросу контактов. Дребезг снижается.
5. Снижение износа при замыкании может быть достигнуто за счет примененияпараллельных контактов (многоступенчатая контактная система) . Здесь каждым из контактов включается часть тока. Вследствие разновременного размыкания контактов при их дребезге, на размыкающемся контакте не возникает дуги, что приводит к снижению износа.
6. одновременность касания обоих контактов мостика. Достигнуть этого можно при самоустанавливающемся мостиковом контакте. Будучи зажат между двумя сферическими поверхностями, мостиковый контакт после некоторого числа включений принимает положение, при котором достигается одновременное касание контактов

Способы компенсации электродинамических сил в контактах

При коротком замыкании происходит не только резкое увеличение тока, но и увеличение переходного сопротивления контакта из-за ослабления контактного нажатия, вызываемого электродинамическими силами- электродинамического отброса. Возникающая при отбросе контактов дуга вызывает большое оплавление рабочих поверхностей и их сваривание при замыкании. В аппаратах на большие токи, в частности в автоматических выключателях, стремятся так выполнить контактную систему, чтобы компенсировать или ослабить действие электродинамических сил за счёт рычажных контактов, пружин, компенсаторов, удерживающих контакты за счёт усилий.

Для погасания дуги необходимо, чтобы при любом значении тока вольт-амперная характеристика дуги должна на всем своем протяжении лежать вьше характеристики U — iR (как это показано на рис. ) и не иметь с этой характеристикой ни одной точки соприкосновения. Следует иметь в виду, что под вольт-амперными характеристиками дуги здесь надо понимать динамические характеристики.

ВОЛ.б) Контакты во включенном состоянии.

Для каждого материала существуют определённые, характерные для него падения напряжения на контактах, при которых температура контактного пятна достигает значений, определяющих фазовое состояние материала. Так как температуре рекристаллизации соответствует напряжение размягчения материала U _{р ,} а температуре плавления.—U _пл

Для надёжной работы контактов необходимо, чтобы при номинальном токе падение напряжения на переходном сопротивлении R конт. было меньше U _р:: для расчета контактов на малые токи используется фор­мула :

I _ном R _конт ≤ (0,5…0,8) U _р

Как это работает. Геркон

В этом году «Росэлектроника» выпустила пятимиллиардный геркон . Сегодня холдинг Ростеха экспортирует эти электронные компоненты в 55 стран. На фоне пандемии и временной приостановки производства за рубежом спрос на российские герконы особенно вырос.

Появившись в середине прошлого столетия, герконы завоевали электронную промышленность. Эти миниатюрные приборы можно встретить в технике любой сложности – от космической ракеты до стиральной машины. Несмотря на такую огромную популярность, об устройстве и принципе действия герконов мало кто может рассказать. Что такое герконы и как они работают – разбираемся в нашем материале.

Как появились герконы

В любой электроаппаратуре можно встретить коммутационные устройства или по-простому – контакты. С целью сделать такие соединения более надежными и долговечными были созданы магнитоуправляемые герметизированные контакты. Эти маленькие устройства получили название «герконы», собранное из сокращений двух слов – «герметизированный» и «контакт».

Первый магнитоуправляемый контакт появился еще в 1922 году. Его автором стал петербуржский профессор Валентин Коваленков. По сути, контакт Коваленкова работал как геркон, только без герметизирующей оболочки. «Облачить» магнитоуправляемый контакт в герметичную оболочку было предложено в 1936 году. Независимо друг от друга это догадались сделать профессор Ленинградского электротехнического университета С. К. Улитовский и инженер американской компании Bell Telephone Уолтер Эллвуд. По тем временам изобретение оказалось невостребованным, кроме того, производство казалось слишком сложным технически. В середине прошлого века во время массовой телефонизации стало ясно – без герконов не обойтись.

Первые советские герконы были созданы в 1958 году в ленинградском НИИ проводной связи. В ноябре 1966 года Министерство электронной промышленности СССР решает наладить специализированное производство герконов на заводе в Рязани. Планы были амбициозными – к 1975 году предприятие должно было выдавать до 25 млн герконов ежегодно.

В наши дни Рязанский завод металлокерамических приборов (РЗМКП), предприятие холдинга «Росэлектроника», остается единственным в России производителем герконов и входит в тройку крупнейших в мире. Изделия экспортируются в 55 стран, обеспечивая долю в 14% глобального рынка. Самым массовым и востребованным на мировом рынке герконом является МКА-14103 – с 2000 года было выпущено и отгружено около двух миллиардов изделий этого типа.

Конструкция, виды и принцип действия

Все герконы устроены практически одинаково – это герметичная стеклянная колба, внутри которой находится контактная группа. Контакты представляют собой магнитные сердечники, которые вварены в торцы колбы, а их наружные концы могут подключаться к внешней электрической цепи.

Функционально герконы, как и обычные контакты, могут быть замыкающими и работающими на размыкание. Наибольшее распространение получил геркон с контактами на замыкание или «нормально разомкнутый». Рассмотрим подробнее его устройство и принцип действия. Итак, он представляет собой стеклянную колбу, в которой находятся две железные пластинки. Каждый контакт выполнен из ферромагнитной проволоки диаметром от 0,5 мм в зависимости от мощности и размера геркона. Сами контактирующие поверхности покрыты благородным металлом: золотом, рутением, палладием, родием, серебром и сплавами на их основе. Такое покрытие уменьшает переходное сопротивление и повышает коррозионную стойкость контактов. Когда «разомкнутый» геркон попадает в магнитное поле, контакты-пластинки намагничиваются, притягиваются и замыкаются.

Схема работы геркона

Прямо противоположно действует геркон, работающий на размыкание, или «нормально замкнутый» геркон. В этом случае при воздействии магнитного поля контакты отталкиваются друг от друга, размыкая электрическую цепь.

Герконы различаются и по размеру. В последние годы наблюдается тенденция к применению миниатюрных герконов – с длиной колбы менее 10 мм. При таких размерах повышается чувствительность, быстродействие, резонансная частота, снижается время дребезга. К примеру, на рязанском предприятии «Росэлектроники» налажено производство миниатюрных герконов с размерами баллона 7 мм.

Если герконы идут в паре с электромагнитом, конструкцию, объединяющую геркон и электромагнит, называют герконовым реле.

Преимущества и перспективы герконов

При сравнении обычных открытых коммутирующих контактов с герконами преимущество будет на стороне герконов. Последние имеют чуть ли не в сто раз большую надежность, а срок службы некоторых герконов доходит до 5 млрд срабатываний, что намного выше по сравнению с обычными контактами. При этом герконы очень быстры – у некоторых образцов время срабатывания не превышает двух миллисекунд.

Достоинства герконов покрывают недостатки, тем не менее, они существуют. Во-первых, это небольшая коммутируемая мощность. Кроме того, к недостаткам можно отнести хрупкость стеклянной колбы. Для решения этой проблемы РЗМКП начал выпуск герконов нового поколения – в дополнительной пластиковой оболочке.

Рост популярности герконов начался еще 1970-е годы, а их массовое применение в различных изделиях продолжает расти и по настоящее время. Они успешно конкурируют с другими технологиями − датчиками Холла, MR и GMR-резисторами, не уступая своих лидерских позиций. Герконы широко применяются в различных датчиках, электромагнитных реле, переключателях и других устройствах. Их можно найти абсолютно везде – в бытовой технике, медицинском оборудовании, автомобильной, авиационной и ракетно-космической отраслях. Ежедневно мы наблюдаем сотни наглядных примеров работы герконов – когда открывается крышка ноутбука, закрываются двери лифта, включается стиральная машина, взлетает самолет. Перечень может быть практически нескончаемым.

Автор: Александр Макеев

События, связанные с этим

Профессии Ростеха: инженер-конструктор печатных плат

Что такое герконы, как они устроены и работают

Краткая история создания герконов

Коммутационные устройства или просто контакты очень широко применяются в различной электрической и радиотехнической аппаратуре. С целью улучшения эксплуатационных свойств, прежде всего срока службы и надежности соединения и были разработаны магнитоуправляемые герметизированные контакты получившие название герконы.

Первые образцы таких контактов появились еще в 30 – е годы прошлого столетия, а первый магнитоуправляемый контакт был изобретен еще в 1922 году в Петербурге профессором В. Коваленковым, за что ему было выдано авторское свидетельство СССР №466. Конструкция такого контакта показано на рисунке 1.

Устроен такой контакт следующим образом. К сердечнику 3 из магнитомягкого материала через изолирующие прокладки 5 прикреплены контакты 1 и 2, выполненные также из магнитомягкого материала. При пропускании тока через катушку 4 в сердечнике 3 возникает магнитное поле и намагничивает контакты 1 и 2, которые замыкаются. Размыкание контактов происходит при прекращении тока через катушку.

Рисунок 1. Магнитоуправляемый контакт профессора В. Коваленкова

По сути это был самый первый магнитоуправляемый контакт, только без герметизирующей оболочки. В герметизирующую оболочку подобный контакт был впервые помещен американским инженером W.B. Ellwood лишь в 1936 году. В семидесятых годах прошлого столетия герконы достигли своего максимального развития, и нашли широкое применение в различных устройствах электронной техники.

В настоящее время герконы используются менее интенсивно, поскольку их «вытеснили» датчики Холла. Но в некоторых случаях герконы остались вне конкуренции, что обусловлено простотой применения, гальванической развязкой от источника питания, свойствами «сухого контакта», поэтому герконы до сих пор применяются в различных схемах и устройствах.

В тех случаях, когда требуется высокая надежность и долговечность коммутирующего элемента герконы просто незаменимы. Как составная часть герконы входят в конструкции различных датчиков, электромагнитных реле, особенно слаботочных, а также позиционных переключателей и некоторых других устройств.

Разновидности герконов

Так же, как и обычные контакты, герконы могут быть замыкающие (1 нормально — разомкнутый контакт), переключающие (1 переключающий контакт) и работающие на размыкание (1 нормально — замкнутый контакт). Это деление по функциональным признакам.

По признакам конструктивно — технологическим герконы делятся на две большие группы: с сухими контактами и с контактами ртутными. Первая разновидность так и называется сухими герконами, а вторая ртутными герконами. Собственно, в работе сухих герконов, по сравнению с обычными контактами, ничего особенного нет.

В ртутных герконах внутри герметичного стеклянного корпуса кроме контактов находится еще капелька ртути. Назначение этой ртутной капельки – смачивание контактов во время срабатывания для улучшения качества контакта за счет уменьшения переходного сопротивления, а кроме того для избавления от дребезга контактов.

Дребезгом называется вибрация контактов при замыкании и размыкании, что при однократном срабатывании приводит к многократной коммутации передаваемого сигнала, а кроме того к значительному увеличению времени срабатывания.

Представьте себе, что такой дребезг будет присутствовать в усилителе звуковых частот во время переключения входного сигнала! В случае, когда такой дребезжащий контакт работает совместно с цифровыми микросхемами, приходится принимать меры по подавлению дребезга в виде RC — цепочек или RS – триггеров.

Различные контакты, в том числе и герконовые, применяются и в современных микроконтроллерных схемах, но в них дребезг контактов подавляется программным способом. Это также снижает быстродействие системы в целом.

Конструкция герконов

Конструкция различных типов герконов представлена на рисунке 2.

Рисунок 2 . Конструкция герконов

Все герконы представляют собой герметичный стеклянный баллон, внутри которого находится контактная группа. Контакты представляют собой магнитные сердечники, вваренные в торцы баллона. Наружные концы сердечников предназначены для подключения к внешней электрической цепи.

Наибольшее распространение получил геркон с контактной группой, работающей на замыкание или, как показано на рисунке «разомкнутый». Каждый контакт – сердечник выполнен из ферромагнитной упругой проволоки, которая расплющена до прямоугольной формы. Для изготовления сердечников применяется пермаллоевая проволока диаметром 0,5 — 1,3 мм в зависимости от мощности геркона и, соответственно, его габаритов.

Непосредственно контактирующие поверхности покрыты благородным металлом, золотом, палладием, родием, серебром и сплавами на их основе. Такое покрытие не только уменьшает переходное сопротивление, но и способствует повышению коррозионной стойкости контактной поверхности.

Внутренне пространство баллона заполнено инертным газом (водородом, аргоном, азотом или их смесью) или просто вакуумировано, также способствует уменьшению коррозии контактов и повышению их надежности. При изготовлении сердечники располагают таким образом, чтобы между ними оставался зазор, кстати, определенного размера.

Принцип работы геркона

Для того, чтобы вызвать срабатывание контактной группы, необходимо вокруг геркона создать магнитное поле достаточной напряженности. При этом абсолютно не важно, как это поле будет создано, либо просто постоянным магнитом, либо электромагнитом. Силовые линии внешнего магнитного поля намагничивают внутренние контакты – сердечники геркона, в результате чего они преодолевают силы упругости, притягиваются и замыкают электрическую цепь.

В таком состоянии контакты будут находиться до тех пор, пока вокруг них есть магнитное поле достаточной напряженности: достаточно выключить электромагнит или убрать подальше обычный постоянный магнит, как контакты сразу разомкнутся. Следующее срабатывание контактов произойдет, когда магнитное поле появится вновь. Из всего сказанного можно сделать вывод, что контакты выполняют сразу три функции: упругих элементов (пружин), магнитопровода, и собственно проводящих контактов.

Несколько по-иному действует геркон, работающий на размыкание. Его магнитная система устроена так, что при воздействии магнитного поля контакты – сердечники намагничиваются одноименно, поэтому отталкиваются друг от друга, размыкая электрическую цепь.

У переключающего геркона один из трех контактов, как правило, нормально — замкнутый выполняется из металла немагнитного, а оба нормально – разомкнутых контакта из ферромагнитного, как было сказано чуть выше. Поэтому при воздействии на геркон магнитного поля нормально разомкнутые контакты просто замыкаются, а немагнитный нормально – замкнутый, оставаясь на своем первоначальном месте, размыкается.

Примечание. Нормально – разомкнутый контакт, это который разомкнут при отсутствии управляющего воздействия, в данном случае магнитного поля. Соответственно нормально — замкнутый контакт замкнут при отсутствии магнитного поля.

Конечно, магнитное поле присутствует всегда, например магнитное поле Земли. И нельзя, вроде бы, сказать про отсутствие магнитного поля совсем. Но магнитное поле Земли для срабатывания геркона недостаточно, поэтому им можно пренебречь и сказать об отсутствии магнитного поля, в данном случае внешнего.

Продолжение читайте в следующей статье.

• Как устроены компактные люминесцентные лампы
• Как устроены и работают солнечные батареи
• Как устроен электронный трансформатор

Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории Интересные факты, В помощь начинающим электрикам, Электрические приборы и устройства

Подписывайтесь на наш канал в Telegram: Домашняя электрика

Поделитесь этой статьей с друзьями:

Герконовые реле: что это такое, чем отличается, как работает

С определенного времени для улучшения надежности и работоспособности контактная система электромагнитного реле модернизируется внедрением герметизированных магнитоуправляемых контактов (герконы). Такие приборы широко используются в различных датчиках и системах.

Герконовое реле (РПГ), использующееся для коммутации электрических цепей, позволяет избавиться от недостатков, присущих электромагнитным устройствам:

• ограниченный ресурс;
• сложности во время коммутации нагрузок (высоковольтных и индуктивных);
• недостаточное быстродействие.

Конструкция, виды и принцип действия

Устройство герконового реле отличается простотой. В основе элемента лежит электромагнитная катушка, поверх которой расположен защитный экран, защищающий контактную группу от влаги, окисления, пыли и магнитных полей. В герметичном стеклянном трубчатом корпусе, в вакуумной или аргоновой среде, находятся два гибких ферромагнитных проводника с плоскими металлическими контактами из пермаллоя, покрытого драгоценными металлами с высокой проводимостью (серебро и металлы платиновой группы). Детали производятся методом штамповки, а соединения осуществляются при помощи сварки или пайки. Вся конструкция при этом может быть помещена в кожух.

Принцип работы герконового реле основывается на взаимодействии сил, возникающих между магнитными телами. Когда контактные сердечники подвергаются воздействию магнитного поля, контакты внутри стеклянного баллона размыкаются или наоборот замыкаются. Зазоры существенно облегчают прохождение поля между элементами прибора. Таким образом, сердечники справляются с функциями токопроводящего элемента, пружины и детали, реагирующей на магнитное поле, источником которого, как правило, служит электрический или постоянный магнит.

Различаются герконы на несколько групп по типу используемого контакта:

• замыкающий;
• размыкающий;
• переключающийся или комбинированный (одна группа срабатывает на размыкание, вторая – на замыкание).

В зависимости от конструктивного исполнения различают сухие (колбочка с инертным газом или вакуумом) и смоченные (наличие ртути на месте соприкосновения сердечников) разновидности. Капля ртути позволяет устранить дребезжание ферромагнитных сердечников.

Работа герконового реле во многом зависит от материалов, из которых оно изготавливается. При производстве герконовых реле используется четыре группы магнитов:

• неодимовые – отличаются наибольшей коэрцитивной силой и остаточной намагниченностью, но плохо переносят эксплуатацию в средах с повышенным содержанием кислорода;
• ферритовые – очень стойкие к коррозии и самые доступные, но вместе с тем хрупкие магниты;
• самариевые – обладают отличной термической стабильностью и стойкостью к размагничиванию, но отличаются высокой ценой и еще большей хрупкостью, чем ферритовые аналоги;
• изготовленные из сплава альнико (алюминий, никель, кобальт) – имеют лучшую термостойкость и сравнительно доступную цену, но наделены низкой коэрцитивной силой.

Плюсы и минусы герконовых реле

Среди преимуществ компонентов:

• полная герметизация контактной группы;
• значительная электрическая прочность промежутка между контактами;
• оперативность функционирования;
• компактность, легкий вес и простота конструкции;
• гальваническая развязка цепей;
• функциональность и отсутствие потребности в питании;
• эффективная работа в разных температурных средах (от -60 до +120 °C).

Пробивное напряжение герконовых реле может достигать нескольких десятков киловольт. Срок службы таких изделий может доходить до 4-5 миллиардов срабатываний. Высокая надежность является одной из основных причин широкой области применения герконов.

Помимо достоинств существуют и некоторые недостатки герконовых реле: хрупкость стеклянной колбы, низкая чувствительность у МДС управления элементов, дребезжание, самопроизвольное размыкание при большом токе, восприимчивость к внешним магнитным полям, малая мощность коммутируемых цепей, а также недопустимое размыкание и замыкание сердечников при питании переменным напряжением низкой частоты.

Однако далеко не все недостатки являются неустранимыми. Например, несанкционированное срабатывание можно предупредить, прибегая к дополнительному экранированию корпуса реле.

Основные характеристики герконовых реле, обозначение на схемах

• максимальная коммутируемая мощность;
• электрическая износостойкость (количество циклов);
• напряжение пробоя;
• номинальное напряжение включающей катушки герконового реле – от 12 до 220 В;
• допустимый уровень вибрации и напряжения;
• время реакции и период отпускания;
• магнитодвижущая сила срабатывания.

Следует учитывать, что между сердечниками возможно возникновение паразитной емкости, которая способна привести к выходу из строя электронных компонентов.

Герконовое реле на схемах обозначается доступно и понятно. Маркировка позволяет точно определить основные параметры (тип контактов, габариты, функциональные особенности и т. п.) и выбрать наиболее подходящие изделия.

Применение герконовых реле и советы по использованию

Несмотря на вытеснение датчиками Холла, герконовые приборы активно используются в разных системах и устройствах:

• бытовые приборы и телекоммуникационные системы;
• счетчики, концевые выключатели, тестирующие устройства и измерители;
• медицинское и промышленное оборудование;
• устройства, работающие под водой;

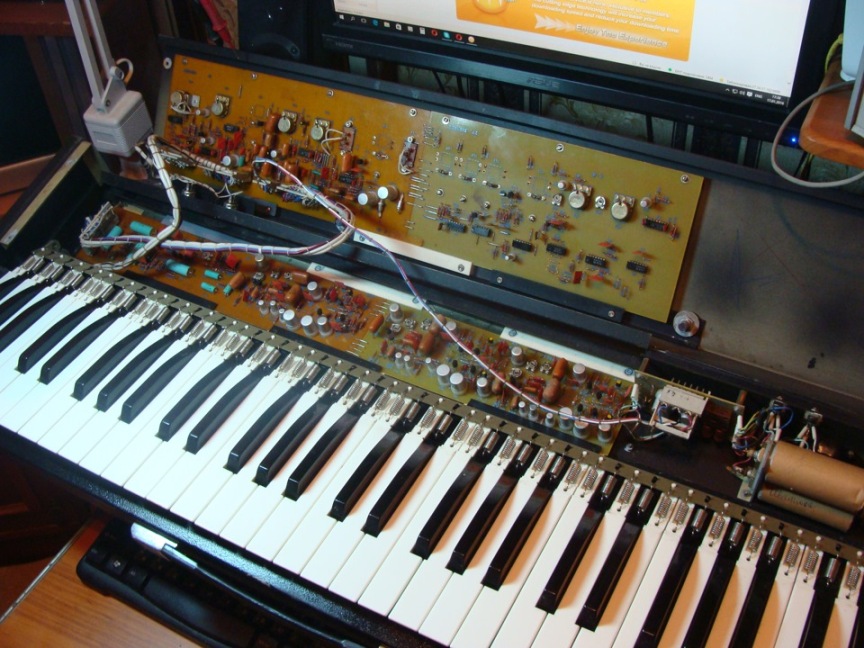

• клавиатуры синтезаторов;
• различные авиационные и космические системы;
• радары, радиопередатчики, лазеры;
• приборы безопасности и автоматики.

Современный рынок предлагает множество изделий, произведенных в РФ и за рубежом. Отдельные модели изделий применяются для защиты высоковольтных линий электропередач, что поспособствовало развитию проектирования релейного оборудования. Помимо герконовых реле существуют герсиконы, предназначающиеся для запуска электрических двигателей, мощностью до 45 кВт.

При монтаже компонентов рекомендуется избегать источников ультразвука и магнитного поля, а при пайке следует руководствоваться предписаниями инструкции производителя. Для защиты РПГ от разнообразных неблагоприятных факторов можно применять шунтирующие диоды, варисторы или подавляющие RC-цепи, подключенные параллельно нагрузке или геркону.
