Как работает сетевой мост и чем его можно заменить

Что такое сетевой мост?
- Варианты использования сетевого моста
- Принцип работы
- Данные в сетевом мосту
- Типы сетевых мостов
Чем может быть полезен сетевой мост? Его использование оправдано, когда необходимо расширить LAN или сделать работу с контейнизированными приложениями более удобной. Для этого понадобится специальное устройство и немного времени на настройку.

Что такое сетевой мост?

Сетевой мост, или по-английски network bridge, используется для объединения двух локальных сетей в одну или для разделение одной сети на два сегмента.

По-другому, сетевой мост — это устройство, или аппаратный и программный комплекс, объединяющий сегменты сети. Мост можно рассматривать как устройство с функциями хранения и дальнейшей отправки.

Варианты использования сетевого моста

Предположим, вы используете два типа соединения: проводное, через сетевую карту Ethernet, и беспроводное, через WiFi (WiFi мост). Первый вариант дает вам более стабильное подключение, а второй — позволяет подключить сразу несколько устройств, объединив их в одну сеть. Так вот, с помощью сетевого моста эти два соединения можно объединить и, как бонус, повысить стабильность.

Создание моста также придется кстати, когда у вас однопортовый модем и несколько компьютеров. В таком случае основной компьютер будет выполнять роль хостовой машины, к которой будут подключены остальные ПК.

Другим кейсом использования сетевых мостов является необходимость расширить охват нескольких локальных сетей. Например, если внедряется новый отдел в организации.

Сетевой мост можно также использовать для разделения одной сети на два сегмента. Например, когда необходимо снизить нагрузку на локальную сеть, перераспределив трафик между подключенными к ней устройствами.

Виртуальный сетевой мост также может быть использован в целях безопасности. Мост можно настроить таким образом, чтобы в случае сбоя трафик был перенаправлен с основного сервера в резервный.

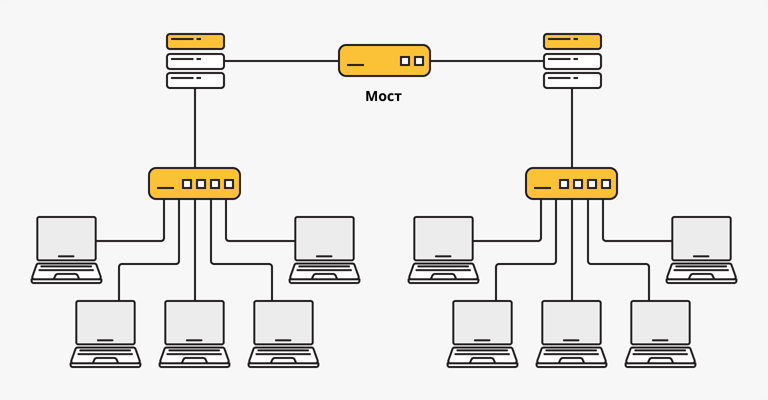

Как работает сетевой мост?

Мост работает на уровне канала передачи данных (уровень 2) модели OSI. Устройство, используемое в качестве моста, проверяет входящий трафик, а затем пересылает его в нужный пункт назначения либо отбрасывает.
1. Мост получает все пакеты данных или кадры из локальных сетей.
2. Мост создает таблицу MAC-адресов для определения, из какой сети отправлены данные и в какую их надо направить. Таким образом он начинает прослушивать передаваемые данные внутри обеих сетей.
3. Мост считывает отправку и отбрасывает все пакеты из локальной сети №1, отправленные компьютеру в локальной сети №1. А данные из локальной сети №1, отправленные компьютеру в локальной сети №2, повторно передаются в локальную сеть №2.
4. Пакеты данных из локальной сети №2 обрабатываются таким же способом.
Если рассматривать процесс более детально на уровне таблицы адресов, то работу моста можно описать следующим образом. Мостовое устройство анализирует 48-битовое поле адреса пункта назначения пакета данных, затем сравнивает этот адрес с базой переадресаций. Если адрес не совпадает ни с одной записью в таблице, то сетевой мост передает пакет данных в следующий сегмент. Данные будут передаваться до тех пор, пока не достигнут указанного в пункте назначения адреса.

Данные в сетевом мосту

Поскольку сетевые мосты работают на канальном уровне, они передают данные в виде кадров данных (фреймы). При получении кадра данных мост обращается к базе переадресаций (таблица адресов), чтобы принять решение о передаче фрейма.

Типы сетевых мостов

Традиционно можно выделить:

Самостоятельно создают таблицу адресов и впоследствии обновляют ее.

Такой мост соединяет два сегмента сети, и анализирует, стоит ли пересылать данные из одной сети (сегмента) в другую. Работает прозрачно.

Многопортовый мост соединяет несколько сетей, обрабатывает фреймы и принимает решение, куда конкретно пересылать трафик. Работает прозрачно.

Мост объединяет сети с различными протоколами канального и физического уровней.

Данный тип мостов объединяют локальные сети с едиными протоколами канального и физического уровня посредством сетей с другими протоколами.

Беспроводные мосты

Мостовые устройства поддерживают разные типы подключений, что также позволяет выделить разные типы беспроводных сетевых мостов:
- Беспроводные мосты могут соединять беспроводные точки доступа WiFi.
- Мост WiFi — Ethernet позволяет подключить клиентов Ethernet к локальной сети WiFi.
- Bluetooth — WiFi Мост поддерживает соединения с мобильными устройствами Bluetooth.

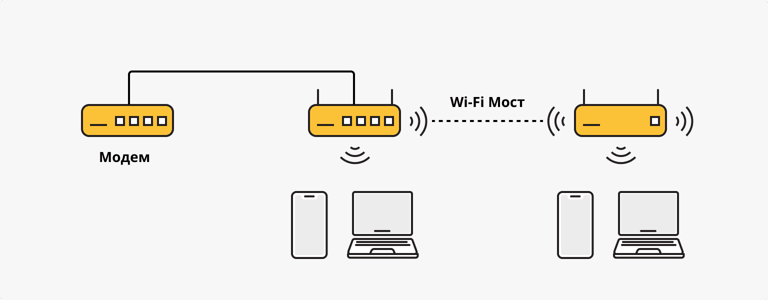

Режим моста — это функция, которую сегодня поддерживают большинство маршрутизаторов (роутеров). С помощью беспроводного сигнала две сети можно объединить в одну.

Например, это удобно, когда одна локальная сеть имеет доступ в интернет, а вторая — нет; тогда с помощью беспроводного моста можно объединить обе сети тем самым дав доступ к Интернету. Чтобы создать единую локальную сеть, потребуются два маршрутизатора WiFi на каждую сеть. В качестве маршрутизатора рекомендуется использовать SOHO роутеры, которые помимо беспроводного подключения имеют также разъемы для подключения кабелей Ethernet.

Всё, что необходимо знать для настройки первого роутера — это идентификатор SSID (имя беспроводного сигнала) и пароль. Для второго роутера необходимо настроить режим моста (Wireless Bridge Mode) и ввести данные от первого роутера, чтобы к нему подключится. После этого вы получите единую сеть, где все устройства второй сети будут иметь доступ к серверу и модему первой сети.

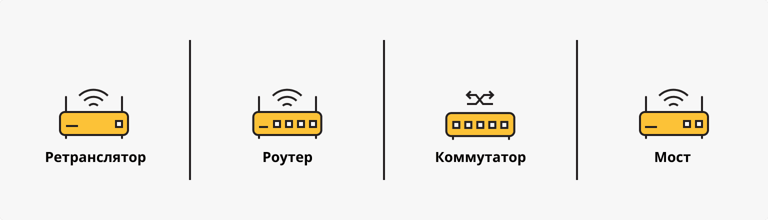

Сетевые мосты vs. Ретрансляторы vs. Коммутаторы и роутеры

Ретрансляторы используются в основном для увеличения физического расстояния, которое преодолевает сигнал. То есть ретранслятор не объединяет сети и никак не фильтрует передаваемый трафик, в отличие от сетевых мостов, которые принимают решение передать или отбросить пакет данных.

Маршрутизаторы (роутеры) могут выполнять некоторые функции моста: анализ, фильтрацию и пересылку пакетов данных. Однако, в отличие от мостов, роутеры способны анализировать большой сетевой трафик, адаптироваться к изменениям сети, изолировать и защищать фрагменты сети от несанкционированного доступа и др.

Коммутаторы выполняют те же функции, что и сетевой мост. Они имеют больше возможностей за счет нескольких аппаратных портов, так как мост предлагает лишь два порта (один для входящего и второй для исходящего трафика). Коммутаторы сегодня используются чаще, чем сетевые мосты.

Различия сетевого моста по-умолчанию и моста, определенного пользователем

Работая в Docker и контейнирезируя приложения, пользователям доступно несколько режимов сети, включая сетевой мост. В Docker эта сеть носит название “bridge” для всех контейнеров для общения в пределах одного хоста, в случае отсутствия других описанных сетей.

Стоит отметить, что данная сеть (установленная по-умолчанию) не рекомендуется к использованию, и наилучшим вариантом будет настроить сеть самостоятельно. Вот, в чем основные преимущества пользовательского моста перед дефолтным:
1. Наилучшая изоляция контейнеризированных приложений, которые открывают порты друг другу, а не в публичную сеть.
2. Контейнеры в сети моста по-умолчанию могут обращаться к друг другу только по IP-адресам пока не указан параметр —link. Если сетевой мост настроен пользователем, к контейнеру можно обращаться по его имени или заданному alias.
3. С пользовательскими мостами контейнеры можно подключать или отключать от сетей, вносить изменения в параметры в любой момент. Если же контейнеризация используется с мостами по-умолчанию, необходимо остановить контейнер и создать его заново уже с новыми сетевыми параметрами.
4. Пользовательские мосты можно изменять и настраивать. Управлять такими мостами можно через docker network create или в файле Docker Compose во время его работы.
Раньше единственным способом обмена переменными среды между двумя контейнерами было их связывание с помощью —link. Это возможно во время работы с мостами по-умолчанию. Однако на сегодняшний день и этот способ устарел.

Для чего нужно подключение типа сетевой мост

Если собрать компьютер с двумя сетевыми картами и подключить его к двум разным сетям, то он увидит все удаленные системы, а другие участники сетей увидят в сетевом окружение роутер, но не более того. Чтобы компьютеры разных сегментов видели друг друга, необходимо создать подключение типа сетевой мост.

Для того, чтобы создать сетевой мост в ОС Windows зайдите в Пуск -> Настройка -> Панель Управления -> Сетевые подключения.

Выберите сетевые подключения, которые нужно объединить мостом, и нажмите на них правой кнопкой мыши. Далее выбирайте в контекстном меню «Подключение типа мост».

Сетевой мост не будет функционировать, если хотя бы у одного из соединений, будет активирована служба «Автоматического назначения IP-адресов». Необходимо, чтобы IP адреса разных сегментов сети не пересекались. Мост должен быть только один, но при этом он может включать в себя неограниченное количество сетевых интерфейсов. До тех пор, пока существует сетевой мост, изменение каких либо параметров сети невозможно.

Как правило, сетевой мост применяется для незатратного и быстрого объединения сегментов локальных сетей. Зачастую сеть состоит из нескольких сегментов ЛВС. Раньше до появления операционных систем Windows XP, Windows Server 2003, Standard Edition и Windows Server 2003, для создания сети, содержащей несколько сегментов ЛВС, использовалось два способа: IP-маршрутизация и мостовое оборудование. Для IP-маршрутизации необхода покупка аппаратных маршрутизаторов или настройка компьютеров и назначение IP-адресов для каждого компьютера на каждом сегменте сети, а также настройка каждого сегмента сети как отдельной подсети. Мостовое оборудование не требует такой сложной настройки, но в этом случае понадобится дополнительное оборудование для мостов. При использовании различных типов сетевых носителей необходимо будет создать отдельную подсеть для каждого типа носителя.

Различия между коммутаторами и мостами

В большинстве применений коммутатор (он же свитч) и мост схожи по функциональности. Отличие кроется во внутреннем устройстве: мосты контролируют трафик, используя центральный процессор, коммутатор же применяет коммутационную матрицу (аппаратную схему для коммутации пакетов). В настоящее время мосты практически не используются (так как для работы требуют производительный процессор), за исключением случаем, когда связываются сегменты сети с разной организацией первого уровня, например, между xDSL-соединениями, оптикой, Ethernet’ом.

Сайт использует файлы cookies, которые помогают нам анализировать наш сайт и улучшать его. Продолжая просматривать сайт Вы соглашаетесь с использованием cookies. Ok

Как сделать мост на windows 10?

Возможно ли реализовать посредством моста следующее подключение: компьютер № 1 с Windows 10 подключен к роутеру через Wi-fi, в LAN порт компьютера № 1 по проводу подключаем компьютер № 2. Нужно, чтобы у второго компьютера был доступ к сети.
- Вопрос задан более года назад
- 4708 просмотров
Комментировать
Решения вопроса 0
Ответы на вопрос 1
WSGlebKavash @WSGlebKavash

Есть 2 пути:
1. Создание новой сети с доступом к основной. Для этого надо зайти в свойства сетевого адаптера Wi-Fi, выбрать пункт «Доступ» и поставить галочку: «Разрешить другим пользователям сети использовать подключение к Интернету данного компьютера». В выпадающем списке выбрать LAN-сетевую карту.
2. Мост между сетями. Для этого нужно выделить два адаптера, нажать правой кнопкой мыши и выбрать «Настройка моста». Всё сразу заработает.

Ответ написан более года назад
Нравится 2 1 комментарий

осторожно у windows подсистемы есть (был) баг, если wifi подключение объединить с lan в сетевой мост, и возникнет момент что оба устройства недоступны (например lan провод отключен или роутер/свитч/компьютер на той стороне отключен, одноврмеменно с переподключением wifi) то получаемое соединение перестает работать (или странные глюки) даже когда подключения вернутся, чинится добавлением третьего устройства в сетевой мост которое не отключается, например фиктивный microsoft loopback adapter (на русском — замыкание на себя)

Ваш ответ на вопрос

Войдите, чтобы написать ответ
- Компьютерные сети
- +3 ещё
Слабый интернет после смены роутера и модема, как исправить?
- 2 подписчика
- вчера
- 277 просмотров
Настройка сетевого моста

Мост (bridge) — устройство, соединяющее локальные или удаленные сегменты сети. Мосты функционируют на канальном уровне (втором в модели OSI) и прозрачны для протоколов более высоких уровней, т.е. принимают решения о передаче кадра из одного сегмента в другой только на основании информации из заголовка канального уровня, в частности, физического адреса станции-получателя. В отличие от повторителей мост анализирует целостность кадров и испорченные фильтрует. Схема подключения моста изображена на рисунке 1 .

Рис. 1 — Схема подключения моста

Мосты можно классифицировать по типу и принципу передачи пакетов.

— Sourse Routing (маршрутизация источника). Требуют, чтобы узел-отправитель пакета размещал в нем информацию о пути его маршрутизации, т.е. каждая станция должна иметь встроенные функции по маршрутизации пакетов.

— Transparent Bridges (прозрачные мосты). Обеспечивают прозрачную связь станций, расположенных в разных ЛВС, и все функции по маршрутизации выполняют сами мосты. Прозрачный мост хранит таблицы с адресами станций, находящимися по разные стороны от него. Мост передает кадр в другой сегмент в том случае, если адрес получателя отсутствует в таблице, относящейся к сегменту отправителя.

В сегментах, соединяемых мостом, могут применяться как одинаковые, так и разные канальные протоколы. В последнем случае мост конвертирует кадр из одного формата в другой.

Когда на один из портов моста приходит пакет данных, мост должен или переправить его на тот порт, к которому подключен узел назначения пакета, или отфильтровать его, если узел назначения находится на том же самом порту, с которого пришел пакет.

По принципу передачи пакетов мосты разделяются на:

— Encapsulating Bridges, пакеты физического уровня одной ЛВС целиком переносятся в пакеты физического уровня другой ЛВС. Такие мосты позволяют связать, например, FDDI-магистралью две ЛВС Ethernet, однако FDDI будет использоваться только как среда передачи, и станции, подключенные к сетям Ethernet, не будут видеть станций, подключенных к FDDI;

— Translational Bridges, выполняют преобразование из одного протокола физического уровня в другой. Они удаляют заголовок и служебную информацию одного протокола и переносят данные в другой протокол, т.е. в данном случае FDDI можно использовать не только как среду передачи, но и для непосредственного подключения сетевого оборудования, полностью видимого станциями, подключенными к сетям Ethernet.

Интеллектуальные мосты, кроме того, обладают рядом дополнительных возможностей, которые реализуются с помощью систем централизованного управления сетью (протокол SNMP) и позволяют:

— производить набор статистики и анализ трафика;

— устанавливать дополнительные фильтры на порты по номерам ЛВС или по физическим адресам сетевых устройств;

— оперативно получать сообщения о всех возникающих проблемах в сети;

— проводить диагностику модулей;

— просматривать в графическом виде изображение передних панелей модулей;

— просматривать системный журнал, в котором записана информация о всех проблемах с сетью и других важных событиях.

Алгоритм работы моста проверяет:

1) занесен ли в его внутреннюю таблицу адрес узла отправителя пакета. Если нет, то мост заносит его в свою таблицу адресов и связы-вает с ним номер порта, на который поступил пакет;

2) занесен ли в таблицу адрес узла назначения. Если нет, то мост передает принятый пакет во все сети, подключенные ко всем остальным его портам. Если адрес есть, мост проверяет, подключена ли ЛВС узла назначения к тому же самому порту, откуда пришел пакет. Если да, то пакет отфильтровывается, если нет, передается адресату.

Главные параметры моста:

— размер внутренней адресной таблицы (типовое значение 500 — 2000 адресов);

— очень просты в установке;

— их присутствие прозрачно для пользователя;

— автоматически адаптируются к изменению конфигурации сети;

— могут соединять сети, работающие с разными протоколами сетевого уровня;

— образуют логически единую сеть, т.е. все соединенные сегменты имеют один и тот же сетевой адрес. По этой причине перемещение компьютера из одного сегмента сети в другой не требует изменения его сетевого адреса;

— обеспечивают высокую производительность при относительно низкой цене.

— не могут использовать альтернативные пути в сети, распределяя по ним нагрузку. Из возможных путей всегда выбирают один;

— могут способствовать значительным всплескам трафика в сети (пакет, чей адрес еще не содержится в таблице, передается во все сегменты);

— не могут предотвращать «штормы широковещательных сообщений», вызываемые некоторыми протоколами;

— не представляют средств для изоляции ошибочно функционирующих сегментов.

Задания к практической работе

Задание 1. Настройте сетевой мост

Для работы необходим ПК с двумя сетевыми картами. Будем считать что у вас сетевые карты уже установлены и готовы к работы.

Например: одна сетевая карта подключена к локальной сети с доступом в интернет, а вторая подключена к роутеру или другой сети.

1. Проверяем каждую карту, чтобы каждая из них в отдельности «видела» свою сеть или сетевое устройство. Заходим в «Сетевые подключения». Допустим «Подключение по локальной сети» подключено к локальной сети, а «Подключение по локальной сети 2» подключено к роутеру (у которого имеется свой IP дарес). Схема сети показана на рисунке 2 .

Рис. 2 — Схема сети

Настройки первой сетевой карты (рис 3):

Маска подсети: 255.255.255.0

Основной шлюз: 192.168.0.1

Предпочитаемый DNS-сервер: 192.168.0.1

Рис. 3 — Настройки первой сетевой карты

Настройки второй сетевой карты: Получить IP-адрес автоматически.

2. После того как мы убедились, что по отдельности карты работают — выбираем оба подключения и нажимаем правую кнопку мыши, в меню выбираем «Подключения типа мост» (рис. 4).

Рис. 4 — Создание подключение типа «мост»

Ждём завершения подключения. В результате получаем следующий список сетевых подключений (рис. 5)

Рис. 5 — Список сетевых подключений

3. Далее заходим в свойства Моста (Мост>Свойства) (рис. 6):

Рис. 6 — Свойства сетевого моста

В появившемся окне выбираем Протокол Интернета (TCP/IP) > Свойства. Там указываем настройки для интернета такие же как у первой карты, но изменяем IP-адрес на 192.168.0.10.

Настройки (рис. 7):

Рис. 7 — Настройки сетевого моста

Жмём OK. Должно появится примерно окно как показано на рисунке 8.

Рис. 8 — Подключение к Интернет при помощи моста

Нажимаем CTRL+R, вводим «ping googe.com -t » и проверяем наличие интернета (рис. 9).

Рис. 9 — Проверка работоспособности моста

Контрольные вопросы и задания

1) Какие функции выполняет мост?

2) Какие типы мостов существуют?

3) Каков алгоритм работы моста?

4) Каков алгоритм настройки моста?
